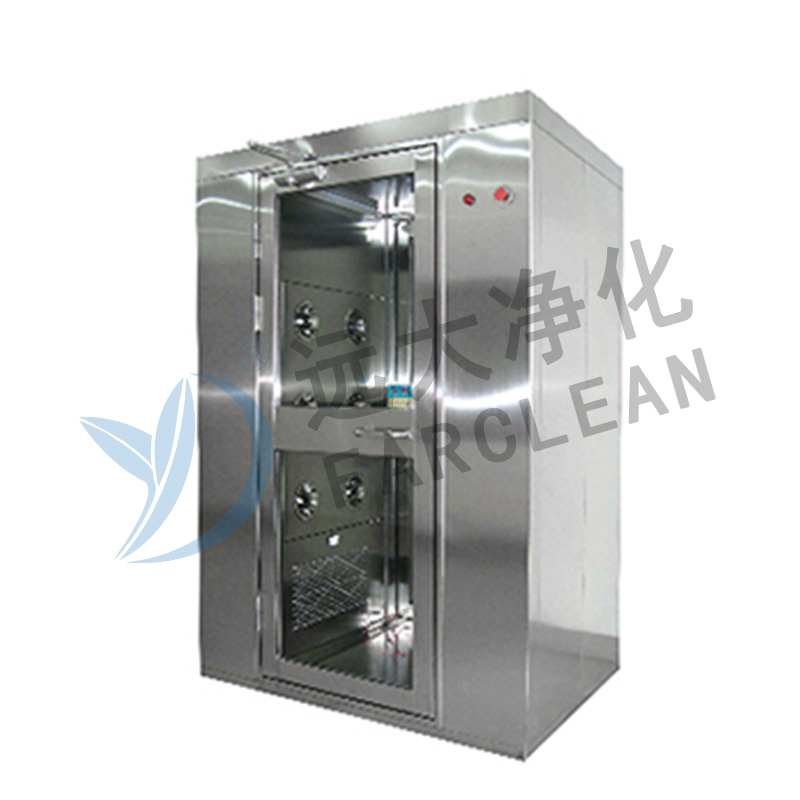

Puhdashuoneiden huolellisesti kontrolloiduissa ympäristöissä - missä yksi hiukkas tai mikro -organisismi voi vaarantaa herkät prosessit - Ilmasuihku on välttämätön puolustava este. Enemmän kuin vain huone, se on erittäin suunniteltu puhdistaminen lentoyhtiö, joka on suunniteltu poistamaan pinta -epäpuhtaudet henkilöstöstä ja materiaaleista ennen He tulevat steriiliin ytimeen. Kynnyksen valppaana huoltajana ilmamuihkut ovat välttämättömiä puolijohteiden valmistuksesta tarvittavien tiukkojen puhtaustasojen ylläpitämiselle farmaseuttiseen tuotantoon ja bioteknologiatutkimukseen.
Ydinoperaatio: saastumisen siirron estäminen
Puhdashuoneet ylläpitävät erityisiä ISO -luokituksia (esim. ISO -luokka 5, luokka 7) kontrolloimalla tiukasti ilmassa olevia hiukkasia. Henkilöstö, huolimatta erikoistuneista puhdashuonevaatteista (pupupuvut, huput, saapikkaat), on edelleen merkittäviä mahdollisia saastumislähteitä. He vuodasivat ihosolut, hiukset, kuidut ja mikro -organismit. Puhdashuoneeseen saapuvat materiaalit ja laitteet kantavat pintahiukkasia. Ilmasuihkun kriittinen tehtävä on sieppata ja poista nämä epäpuhtaudet lähtökohdassa .
Kuinka se toimii: suodatetun ilman lumimyrsky
Ilma -suihku toimii yksinkertaisella, mutta erittäin tehokkaalla periaatteella: Nopeus-, HEPA- tai ULPA-suodatetut lentokoneet . Tässä on tyypillinen prosessi:
-
Merkintä: Henkilöstö tai materiaalit tulevat ilman suihkussa yhden oven läpi. Molemmat ovet ovat lukkiinen - Vain yksi ovi voi olla auki kerrallaan estääkseen suodattamatonta ilmaa ohittamasta suihkua ja pääsemästä puhtaaseen.
-
Aktivointi: Anturit havaitsevat läsnäolon, laukaisevat suihkujakson. Äänet tai visuaaliset signaalit osoittavat aktivoinnin.
-
Nopeuden ilma-räjähdys: Tehokkaat, strategisesti sijoitetut suuttimet seiniin ja kattoon (ja joskus lattia) säteilevät ultra-puhdasta, HEPA/ULPA-suodatettua ilmaa suurilla nopeuksilla (tyypillisesti 20-25 m/s/4000-5000 jalkaa/min).
-
Pintapuhdistus: Turbulentti, suuren nopeuden ilma irtoaa fyysisesti löysät hiukkaset (pöly, kuidut, ihon hiutaleet) ja vaatteiden, käsineiden, suojalasien ja materiaalien pintaan tarttuvat mikro-organismit.
-
Epäpuhtaus: Hajautetut epäpuhtaudet vangitaan heti imugrillit, jotka yleensä sijaitsevat lattian lähellä ja vedetään ilmasuihun suodatusjärjestelmään.
-
Suodatus ja kierrätys: Saastunut ilma kulkee esisuodattimien (suurempien roskien kaappaamiseksi) ja sitten pää Hepa (korkean tehokkuuden hiukkasilma) tai ULPA: n (erittäin matala tunkeutumisilma) suodattimien läpi. HEPA -suodattimet poistavat 99,97% hiukkasista ≥0,3 mikronia, kun taas ULPA -suodattimet poistavat 99,999% hiukkasista ≥0,12 mikronia. Puhdistettu ilma kierrätetään sitten takaisin suuttimiin.
-
Syklin valmistuminen ja poistuminen: Esiasetettua syklin ajan jälkeen (yleensä 15-30 sekuntia henkilöstölle, pidempään kärryjen/materiaalien kohdalla), lentokonesuihkut pysähtyvät. Ilmaisin merkitsee, että on turvallista avata sisäovi puhtaaseen huoneeseen.
Tehokkaan ilmansuihkun avainkomponentit:
-
Kotelo: Rakennettu sileistä, ei-purkamismateriaaleista (tyypillisesti ruostumattomasta teräksestä 304 tai 316 tai jauhepäällystetyistä teräksistä). Saumaton rakenne minimoi hiukkasloukut.
-
Korkean tehokkuuden puhallin (t): Tarjoa tarvittava suuren määrän, suuren nopeuden ilmavirta. Usein muuttuva nopeus optimointiin.
-
HEPA/ULPA -suodatusjärjestelmä: Yksikön sydän. Monivaiheinen suodatus (esisuodatin HEPA/ULPA) varmistaa ilmanpuhtauden. Suodattimen eheys on ensiarvoisen tärkeää.
-
Ilman suuttimet: Strategisesti sijoitettu optimaaliseen peitto- ja turbulenssiin henkilöstön/materiaalien koko pinnalla. Säädettävät suuttimet parantavat tehokkuutta.
-
INTOKE GRILLS: Sijaitsee saastuneen ilman tehokkaaseen sieppaamiseksi, tyypillisesti matala seinät tai lattialla.
-
Ohjausjärjestelmä: Ohjelmoitava logiikkaohjain (PLC) tai mikroprosessorin hallinta:
-
Syklin ajoitus ja sekvenssi
-
Puhaltimen nopeus/ilmavirran ohjaus
-
Lukituslogiikka (oven turvallisuus)
-
Hälytysjärjestelmät (suodattimen tukkeutuminen, oven vika, matala ilmavirta)
-
Käyttöliittymä (näyttö, Käynnistä -painike)
-
-
Lukittuneet ovet: Kriittinen turvallisuus- ja suojausominaisuus. Sähkömekaaniset tai magneettiset lukitukset estävät molemmat ovet avautuvat samanaikaisesti. Automaattiset liukuovet ovat yleisiä.
-
Valaistus: Suljetut, puhtaan huoneen yhteensopivat kalusteet.
-
Valinnaiset ominaisuudet:
-
Lattia grillit alhaalta ylöspäin olevalle ilmavirtalle (parannettu materiaalinpuhdistus).
-
Ionisoivat palkit staattisen varauksen neutraloimiseksi (vähentää hiukkasten tarttumista).
-
Äänikehotteet tai monikieliset näytöt.
-
Materiaali läpikulkut (pienemmät työkalujen/osien ilmastot).
-
Tietojen kirjaaminen vaatimustenmukaisuustietueista.
-
Miksi ilmasuihkut ovat välttämättömiä: edut
-
Merkittävä hiukkasten vähentäminen: Voi poistaa 80-95% pintapartikkeleista henkilöstöstä ja materiaaleista.
-
Suojaa puhtaan huoneen eheyttä: Estää ulkoisia epäpuhtauksia rikkomasta valvottua ympäristöä pitäen ISO -luokitusta.
-
Vähentää tuotteiden saastumisriskiä: Puolijohteiden sato ja steriiliys farmiossa/biotekniikassa.
-
Pidentää HEPA -suodattimen käyttöikää: Sieppaamalla irtotavaraa ennen Se tulee pääpuhdashuoneeseen, ensisijaiset HEPA -suodattimet kestävät pidempään ja toimivat tehokkaammin.
-
Otetaan pukujen kurinalaisuus: Toimii fyysisenä muistutus- ja menettelypisteenä asianmukaisille saastumisen hallintakäytäntöille.
-
Kustannustehokas saastumisen hallinta: Paljon tehokkaampaa kuin yksinomaan puhtaan huoneen omaan ilmankäsittelyjärjestelmään henkilöstön tuottamien epäpuhtauksien laimentamiseksi ja poistamiseksi.
Kriittiset sovellukset: missä puhtaus on ensiarvoisen tärkeää
-
Puolijohde- ja mikroelektroniikan valmistus: Kansojen ja sirujen suojaaminen tappajahiukkasilta fotolitografian, etsauksen ja kokoonpanon aikana (ISO-luokka 1-5).
-
Lääkevalmistus: Aseptisten täyttölinjojen, rokotteen tuotannon ja steriilin sovellusliittymän käsittelyn steriiliyden varmistaminen (ISO -luokka 5/luokka A).
-
Bioteknologia ja biotieteet: Saastumisen estäminen soluviljelylaboratorioissa, kudostekniikassa ja geneettisessä tutkimuksessa.
-
Lääkinnällisten laitteiden valmistus: Kriittinen steriilille laitteen kokoonpanolle ja pakkauksille.
-
Ilmailutila: Tarkkuusoptiikka, laserjärjestelmät ja satelliittimäärät, joissa hiukkaset voivat heikentää suorituskykyä.
-
Nanoteknologian tutkimus ja tuotanto: Missä jopa nanomittakaavan hiukkaset voivat häiritä prosesseja.
-
Sairaalan eristyshuoneet ja laboratoriot: Pääsypisteet korkean tason suojaamiseen (BSL-3/4) tai suojaympäristöön (esim. Immuunipuutteisille potilaille).
Suunnittelun näkökohdat ja valintatekijät
Oikean ilman suihkun valitseminen vaatii huolellista analysointia:
-
Puhdashuoneen luokittelu: Sanelee vaaditun suodatustehokkuuden (HEPA vs. ULPA) ja mahdollisesti ilman nopeuden.
-
Läpäisy: Tunnissa saapuvien henkilöstön/materiaalien lukumäärä. Määrittää koon (yhden hengen, monen hengen, sisäänkäynnin, läpikulku) ja sykli-ajan tarpeet.
-
Henkilöstö vs. materiaalinen keskittyminen: Henkilöstön suihkut keskittyvät kehon kattavuuteen. Materiaali/kärryn suihkut tarvitsevat lattiasuuttimia ja suurempia mittoja.
-
Ilmavirtakuvio ja nopeus: Suuttimen sijoittamisen ja nopeuden on varmistettava täydellinen peitto ja tehokas hankaus. Pienin nopeus tyypillisesti 20 m/s (4000 jalkaa/min).
-
Suodatus: HEPA (ISO-luokka 5-8) tai ULPA (ISO-luokka 1-5)? Suodattimen koko ja saavutettavuus testaamiseen/muuttamiseen.
-
Rakennusmateriaali: Ruostumaton teräs (304, 316) on edullinen kestävyyden ja puhtaan kannalta. Jauhepäällysteinen teräs voi olla sopiva vähemmän tiukoille alueille.
-
Ohjausjärjestelmä ja ominaisuudet: Vaadittava automaatiotaso, hälytykset, tietojen kirjaaminen, käyttöliittymä.
-
Lukitukset: Luotettavuus ja tyyppi (mekaaninen, magneettinen).
-
Koko ja asettelu: Täytyy sovittaa kylpytakki-/lentoliikenteen tila ja majoittaa liike.
-
Vaatimustenmukaisuus: Täyttää asiaankuuluvat standardit (IEST, ISO 14644, GMP).
Huolto: Jatkuvan suorituskyvyn varmistaminen
Ilmasuihku on vain yhtä hyvä kuin sen huolto:
-
Säännöllinen suodattimen vaihto: PRE-FILTERS (usein) ja HEPA/ULPA-suodattimet (paineen pudotusvalvonta tai aikataulun mukainen vaihto). Suodattimen vika tekee suihkusta tehottoman.
-
Suodattimen eheystestaus: Jaksollinen DOP (dispergoitunut öljyhiukkas) tai PAO (Polyalfaolefin) -testaus HEPA/ULPA -tiivisteiden ja tehokkuuden tarkistamiseksi.
-
Ilmavirtanopeuden varmennus: Varmistetaan suuttimet, jotka kohtaavat määritellyn nopeuden.
-
Puhdistus: Seinien, lattioiden, grillien ja suuttimien usein puhdistuspuhdistusaineilla olevien sisustusten puhdistus. Itse suihkusta ei saa tulla saastumisen lähde.
-
Oven lukitustarkistukset: Säännöllinen testaus turvallisuuden ja suojan varmistamiseksi.
-
Puhallin ja moottorin huolto: Valmistajan aikataulu.
Tulevat trendit: älykkäämpiä, tehokkaampia portinvartijoita
-
Edistynyt anturin integrointi: Reaaliaikainen hiukkaslaskurit suihkun sisällä, joka tarjoaa välitöntä palautetta puhdistamisen tehokkuudesta ja hälytysten laukaisemisesta, jos suorituskyky putoaa.
-
Touchless Operation & IoT: Liike -anturit, äänen aktivointi, suorituskykyparametrien etävalvonta (ilmavirta, suodattimen tila), ennustavat huoltohälytykset.
-
Energiatehokkuus: Optimoitu puhaltimen hallinta (VFDS), parannettu aerodynamiikka ja alhaiset vuotomallit vähentävät toimintakustannuksia.
-
Parannetut materiaalit: Antimikrobiset pinnoitteet sisäpinnoilla, vielä kestävämpiä ja puhdistettavissa olevia materiaaleja.
-
Integraatio pääsynhallinta: Suihkujakson päättyminen puhdashuoneiden ovien pääsyyn pakotettua noudattamista varten.
-
Edistynyt ilmavirran mallintaminen: Laskennallinen nestedynamiikka (CFD), jota käytetään suuttimen sijoittamisen ja ilmavirtakuvioiden optimointiin hiukkasten maksimaalisen poistoon.
Ei-neuvoteltavissa oleva ilmasto
Puhdasilmäsuihku ei ole ylellisyyttä; Se on perustekniikan hallinta, joka on välttämätöntä puhtauden kriittisen tason saavuttamiseksi ja ylläpitämiseksi. Poistamalla aggressiivisesti pinnan epäpuhtaudet pääsypisteessä, se toimii elintärkeänä ensimmäisenä puolustuslinjana, joka suojaa miljardeja dollareita tuotetta, herkkiä tutkimusta ja ihmisten terveyttä. Sen tehokkuus riippuu asianmukaisesta suunnittelusta, joka on sovitettu puhdashuoneeseen, huolelliseen asennukseen ja horjumattomaan sitoutumiseen ylläpitoon ja suodattamaan eheyttä. Kun puhdashuoneiden tekniikat etenevät ja saastumisen hallintastandardit muuttuvat yhä tiukemmiksi, ilmasuihku kehittyy edelleen älykkäämmänä, tehokkaammana ja välttämättömänä porttina koskemattomiin ympäristöihin, jotka ohjaavat modernia teknistä ja tieteellistä kehitystä. Sijoittaminen hyvin suunniteltuun ja tiukasti ylläpidettyyn ilmasuihkuon on investointi itse puhtaan huoneen eheyteen ja menestykseen.
