Nykyaikaisilla korkean teknologian ja tarkkuusvalmistuksen aloilla Clean Room Solutionista on tullut teollisuustuotannon korvaamaton ydinkomponentti. Olipa kyse lääkkeistä, lääkinnällisistä laitteista, biotekniikasta tai elektroniikan ja puolijohteiden valmistuksesta, puhtaan ympäristön hallinta määrittää suoraan tuotteiden laadun ja turvallisuuden. Tehokkaiden, energiaa säästävien ja kestävien puhtaiden tilojen toteuttamisesta on tullut keskeinen teknologinen painopiste kaikilla toimialoilla.

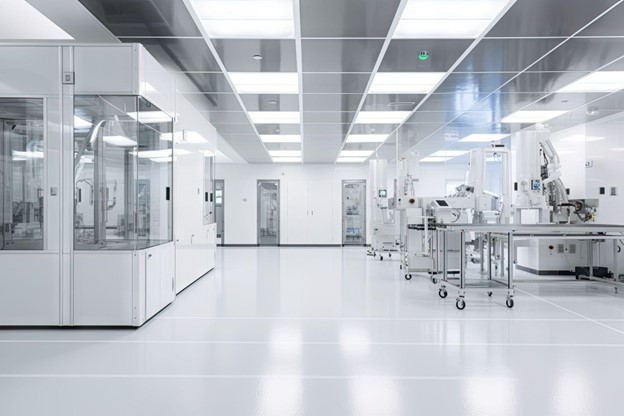

Mikä on puhdastilaratkaisu?
Clean Room Solution viittaa kattavaan järjestelmään, joka on suunniteltu luomaan, ylläpitämään ja hallitsemaan hallittua puhdasta ympäristöä. Se ei ole vain "puhdashuoneen rakentaminen", vaan se tarjoaa järjestelmällisen ratkaisun, joka kattaa suunnittelun, rakentamisen, laitteiden konfiguroinnin, ilmanpuhdistuksen, valvonnan ja hallinnan sekä ylläpidon.
Sen ydintavoite on ylläpitää pölyä, mikro-organismeja, lämpötilaa, kosteutta ja painetta tietyillä standardialueilla suljetussa tilassa ilmansuodatuksen ja virtauksen ohjauksen avulla, mikä varmistaa tuotteiden tai koeprosessien turvallisuuden ja tarkkuuden.
Komponentit
Täydellinen puhdastilaratkaisu sisältää tyypillisesti seuraavat ydinjärjestelmät:
| Järjestelmämoduuli | Toiminnon kuvaus |
|---|---|
| Ilmanpuhdistusjärjestelmä | Käyttää ensisijaisia, keskisuuria ja tehokkaita (HEPA/ULPA) suodattimia poistamaan ilmassa olevat hiukkaset ja mikro-organismit. |
| Ilmavirran ja paineen ohjausjärjestelmä | Ylläpitää ylipainetta puhtaalla alueella tulo-, paluu- ja poistoilmajärjestelmien kautta estääkseen ulkoisen saastumisen. |
| Lämpötilan ja kosteuden säätöjärjestelmä | Ylläpitää lämpötilan ja kosteuden vakiona varmistaen olosuhteet laitteille ja tuotteille. |
| Älykäs valvontajärjestelmä | Kerää parametreja, kuten lämpötilan, kosteuden, ilmavirran, hiukkaspitoisuuden ja paine-eron reaaliajassa automaattista ohjausta varten. |
| Rakenne- ja viimeistelyjärjestelmä | Käyttää pölytiiviitä, antibakteerisia ja helposti puhdistettavia paneeleja, lattiapäällysteitä ja tiiviitä ovia ja ikkunoita. |
| Henkilöstön ja logistiikan hallintajärjestelmä | Sisältää pukuhuoneet, ilmasuihkut ja läpikulkuikkunat henkilökunnan ja materiaalin sisäänpääsyn valvomiseksi ja saastumisen estämiseksi. |
Sovellusalueet
Clean Room Solutions -ratkaisuja käytetään laajasti:
Farmaseuttiset tuotteet ja biotekniikka (lääkkeiden tuotanto, rokotteiden kehitys)
Elektroniikka ja puolijohteiden valmistus (sirut, tarkkuuskomponentit)
Elintarvikkeiden ja kosmetiikan tuotanto (aseptinen pakkaus, täyttölinjat)
Lääketieteelliset laitteet ja laboratoriot (kirurgiset instrumentit, testauslaitteet)
Uudet energia- ja ilmailualat (litiumparistot, optiset instrumentit)
Miksi se on niin tärkeää?
Näillä teollisuudenaloilla jopa yksittäinen pölyhiukkanen tai yksittäinen mikro-organismi voi aiheuttaa tuotteen epäonnistumisen, kokeellisia virheitä tai vaarantaa turvallisuuden. Puhdashuoneratkaisu varmistaa, että ilma, lämpötila, kosteus, henkilökunta ja laitteet toimivat valvotuissa olosuhteissa, jolloin saavutetaan:
Vakaa tuotteen laatu
Toistettavat koetulokset
Parempi tuotannon turvallisuus ja vaatimustenmukaisuus
Optimoitu energiankäyttö ja ylläpitokustannukset
Rakenteelliset erot Softwall- ja Hardwall-puhdashuoneiden välillä
Puhdashuoneet jaetaan yleensä Softwall Clean Roomiin ja Hardwall Clean Roomiin rakenteen ja käyttövaatimusten perusteella. Molemmilla tyypeillä on ainutlaatuiset ominaisuudet rakenteen, asennuksen, sovellettavien skenaarioiden ja kustannusten suhteen. Yksityiskohtainen vertailu on seuraava:
| Vertailukohde | Softwall Clean Room | Hardwall Clean Room |
|---|---|---|
| Tärkeimmät rakennemateriaalit | Alumiiniseosrunko läpinäkyvä PVC tai antistaattinen verho | Alumiiniseosrunko puhtaat paneelit (väriteräs, kennopaneelit, lasimagnesiumpaneelit jne.) |
| Seinän muoto | Joustava verhorakenne, siirrettävä tai irrotettava | Kiinteät jäykät seinät, vakaa rakenne |
| Kattorakenne | Modulaarinen katto sisäänrakennetulla HEPA-suodattimella ja valaistuksella | Integroitu kattojärjestelmä, joka liittyy läheisesti ilmanpuhdistusjärjestelmään |
| Asennusmenetelmä | Nopea asennus, sopii tilapäisille tai osittain puhtaille alueille | Kiinteä rakenne, sopii pitkäaikaiseen käyttöön tai korkealuokkaisiin puhdastiloihin |
| Puhtaus taso | Tyypillisesti ISO 7-8 | ISO 4–6 tai korkeampi |
| Joustavuus ja laajennettavuus | Helposti siirrettävä tai uudelleenkonfiguroitava, kätevä laajennus | Rajoitettu laajennettavuus, muutokset vaativat jälleenrakennuksen |
| Kustannukset ja rakennusaika | Pienemmät kustannukset, lyhyempi asennusaika | Korkeammat kustannukset, pidempi rakennusaika |
| Sovellettavat skenaariot | Laboratoriot, väliaikaiset tuotantolinjat, tarkastusalueet | Farmaseuttiset työpajat, elektroniikkatehtaat, lääkinnällisten laitteiden tuotantoalueet |
Rakenteelliset ominaisuudet
1.Softwall Clean Rooms: Joustavuus ja kustannustehokkuus
Modulaarinen kehys: Valmistettu kevyestä alumiiniseoksesta tai ruostumattomasta teräksestä, yksinkertainen rakenne.
Verhokotelo: Antistaattinen PVC- tai EVA-materiaali estää tehokkaasti ulkoisen pölyn.
Korkea liikkuvuus: Voidaan nopeasti koota tai purkaa prosessimuutosten tai tuotantolinjan säätöjen mukaan.
Tyypilliset sovellukset: Lyhytaikaiset kokeet, elektroniikan kokoonpanoalueet, puhtaat tarkastuslinjat.
Edut: Nopea rakentaminen, alhaiset kustannukset, joustava kokoonpano.
Rajoitukset: Rajoitettu puhtausaste, heikompi äänieristys ja ilmatiiviys.
2. Hardwall Clean Rooms: vakaus ja korkeat standardit
Seinän rakenne: Valmistettu erittäin lujista puhtaista paneeleista (väriteräs, hunajakenno-alumiinipaneelit jne.), sileät ja pölyttömät pinnat sisältä ja ulkoa.
Integroitu ilmajärjestelmä : Katot, joissa on usein FFU (Fan Filter Unit) -järjestelmä laminaarista ilmavirtausta varten.
Vahva tiivistyskyky: Tasainen ilmavirran organisaatio ja vakaa ylipaineen ylläpito.
Tyypilliset sovellukset: Lääketehtaita, sairaaloiden leikkaussaleja, puolijohde- ja optisten laitteiden tuotantoa.
Edut: Korkea puhtaus, pitkä käyttöikä, vankka rakenne.
Rajoitukset: Korkea hinta, vaikea muokata.
Älykkään tunnistuksen ja puhdastilan ohjauksen integrointi
Teollisuuden digitaalisen päivityksen myötä älykkäistä antureista on tullut Clean Room Solutionsin avainkomponentti. Reaaliaikainen tietojen, kuten lämpötilan, kosteuden, paine-eron, ilmavirran ja hiukkaspitoisuuden, kerääminen mahdollistaa puhtaan huoneen tilan tarkan tarkkailun keskusohjausjärjestelmän avulla. Kun parametrit poikkeavat asetetusta alueesta, järjestelmä voi automaattisesti säätää ilmavirran tai suodatuksen tehokkuutta ja saavuttaa dynaamisen ympäristön tasapainon. Tämä älykäs valvonta ei ainoastaan paranna toiminnan tehokkuutta, vaan myös vähentää merkittävästi inhimillisiä virheitä.
1. Älykkään tunnistusjärjestelmän ydinrooli
Puhdastilatoiminnan päätavoitteena on ylläpitää vakaa ilman puhtaus, lämpötila, kosteus, paine ja ilmavirtausnopeus, mikä perustuu reaaliaikaiseen palautteeseen erittäin herkkien antureiden kautta.
| Anturin tyyppi | Valvottu parametri | Sovellusskenaario |
|---|---|---|
| Hiukkasanturi | Ilman hiukkaspitoisuus (PM0,3–PM10) | Puhdastilojen luokkamuutosten reaaliaikainen seuranta |
| Lämpötila- ja kosteusanturi | Lämpötila, suhteellinen kosteus | Lääketieteen, elektroniikan, farmaseuttiset puhtaat alueet |
| Paine-eron anturi | Alueen paine-ero ja ilmavirran suunta | Estä ristikontaminaatio, ylläpidä positiivista painetta |
| Ilmavirran anturi | Laminaarisen ilmavirran nopeus ja tasaisuus | Pölyttömät tuotantolinjat ja ilmanvaihdon valvonta |
| VOC-kaasuanturi | Orgaaniset haihtuvat yhdisteet | Kemialliset laboratoriot, lääketuotanto |
Keskitetyt ohjausjärjestelmät (BAS/EMS) keräävät ja analysoivat nämä anturitiedot, ja ne voivat laukaista automaattiset säädöt millisekunneissa, kuten tuulettimen nopeuden säädön, suodatinyksikön aktivoinnin tai LVI-kuormituksen.
2. Älykkäät ohjausjärjestelmät: Passiivisesta vasteesta aktiiviseen säätöön
Perinteiset puhdastilajärjestelmät perustuvat manuaaliseen valvontaan ja säännölliseen kalibrointiin, kun taas modernit Clean Room Solutions -ratkaisut mahdollistavat täysin automaattisen suljetun silmukan ohjauksen:
Reaaliaikainen keräys ja pilvianalyysi
Anturit lataavat tiedot keskusohjausalustalle, jossa algoritmit havaitsevat trendit ja poikkeamat puhtaudessa.
Säätökomentojen automaattinen suoritus
Kun hiukkaspitoisuus ylittää rajat tai lämpötila poikkeaa asetetuista arvoista, järjestelmä säätää automaattisesti ilmavirran tai puhaltimen toimintaa ilman ihmisen väliintuloa.
Moniulotteinen linkitetty hallinta
Puhdastilat voidaan yhdistää valaistukseen, kulunvalvontaan ja energianvalvontajärjestelmiin energianhallinnan ja puhtauden hallinnan yhdistämiseksi.
Älykkäät hälytysmekanismit
Epänormaalit olosuhteet (esim. paineepätasapaino tai suodattimen tukkeutuminen) havaitaan ja varoitetaan välittömästi, mikä estää kontaminaatioriskit.
3. Tietoihin perustuva puhdastilahallinta
Älykkään tunnistusteknologian käyttö siirtää puhdastilojen hallinnan "kokemuspohjaisesta ohjauksesta" datalähtöiseen lähestymistapaan.
Visualisoidut tietoalustat
Käyttäjät voivat seurata lämpötilan, kosteuden ja hiukkaspitoisuuden kehitystä etänä.
Ennakoiva huolto
Anturin tiedot auttavat ennustamaan laitteiden kunnon ja varoittavat ennakoivasti suodattimen vaihdosta tai järjestelmän huollosta välttäen seisokkeja.
Energian optimointi
Algoritmit säätävät dynaamisesti ilmavirtausta ja jäähdytyskuormia, mikä varmistaa suorituskyvyn ja vähentää energiankulutusta.
Antimikrobiset ja itsepuhdistuvat materiaaliinnovaatiot
Puhdastilan ydintavoite on saastumisen ehkäisy, ja materiaalin valinta vaikuttaa suoraan hygienian valvontaan. Viime aikoina antimikrobiset pinnoitteet ja itsepuhdistuvat pintamateriaalit on otettu laajalti käyttöön. Ne estävät aktiivisesti mikrobien kasvua ja vähentävät puhdistustiheyttä minimoiden sekundaarikontaminaation. Nämä materiaalit tarjoavat myös korroosionkestävyyden ja korkean heijastavuuden parantaen valaistuksen tehokkuutta ja ympäristön kirkkautta.
Antimikrobiset materiaalit: Passiivisesta suojauksesta aktiiviseen estoon
Perinteisissä seinissä, lattioissa ja laitepinnoissa käytetään usein epoksia, ruostumatonta terästä tai PVC:tä. Vaikka ne on helppo puhdistaa, ne eivät voi aktiivisesti tukahduttaa mikrobien kasvua. Seuraavan sukupolven antimikrobiset materiaalit upottavat metalli-ioneja tai nanooksideja substraattiin, mikä tarjoaa jatkuvan antimikrobisen vaikutuksen.
| Antimikrobinen tyyppi | Pääkomponentti | Mekanismi | Sovellusalue |
|---|---|---|---|
| Hopea-ioni (Ag⁺) | Komposiittihartsi | Häiritsee solukalvoja, estää bakteerien lisääntymistä | Paneelit, ovet, työpöydät |
| Nanotitaanidioksidi (TiO₂) | Fotokatalyyttinen oksidi | Hajottaa orgaaniset epäpuhtaudet ja bakteerit valossa | Katot, valokotelot |
| Kupari-ioni (Cu⁺/Cu²⁺) | Pinnoite | Häiritsee solujen aineenvaihduntaa | Lattiat, ovenkahvat |
| Orgaaninen antimikrobinen pinnoite | Kvaternäärinen ammoniumpolymeeri | Muodostaa pitkäkestoisen antimikrobisen kalvon | Ilmanpoistoaukot, laitepinnat |
Nämä materiaalit muodostavat mikroympäristöesteen kosketuspinnoille, säilyttäen antimikrobiset vaikutukset vuosia ja estävät tehokkaasti bakteereja, sieniä ja viruksia.
Itsepuhdistuva tekniikka: parantaa huoltotehokkuutta
Pölyn, öljyn ja hiukkasten kerääntyminen puhdastilojen pinnoille vaikuttaa puhtaustasoon. Itsepuhdistuvien materiaalien käyttö muuttaa ylläpidon manuaalisesta poistosta pinta-autonomiseen puhdistukseen:
1.Nano itsepuhdistuvat pinnoitteet
Nanomittakaavan karheus ja superhydrofobiset pinnat (kosketuskulma > 150°) estävät pölyn ja veden tarttumisen; epäpuhtaudet voidaan helposti poistaa ilmavirralla tai vedellä.
2. Fotokatalyyttiset itsepuhdistuvat kalvot
Näkyvässä tai UV-valossa TiO₂ hajottaa orgaaniset epäpuhtaudet ja hapettaa ne CO₂:ksi ja H2O:ksi jatkuvaa puhdistusta varten.
3.Antstaattiset itsepuhdistuvat pinnat
Sähköä johtavat polymeerit tai metallioksidit poistavat staattisia varauksia ja estävät pölyn kiinnittymisen, mikä on erityisen tärkeää elektroniikan puhdastiloissa.
Moniulotteinen synergia puhdastilajärjestelmissä
Nykyaikaisissa Clean Room Solutions -ratkaisuissa antimikrobiset ja itsepuhdistuvat materiaalit on integroitu ilmanpuhdistukseen, ilmavirran suunnitteluun ja kosteuden säätöön:
Pinnan suojakerros vähentää epäpuhtauksien tarttumista
Älykkäät anturijärjestelmät valvovat ilmassa tapahtuvia hiukkasten muutoksia
Automaattiset puhdistus- ja desinfiointimoduulit parantavat huoltotehokkuutta
Modulaarinen paneelirakenne mahdollistaa säännölliset vaihdot ja päivitykset
Tämä moniulotteinen lähestymistapa ylläpitää pitkän aikavälin vakaat puhtaat ympäristöt, vähentää manuaalista puhdistusta ja kemikaalien käyttöä ja saavuttaa tasapainon tehokkuuden, ympäristöystävällisyyden ja kestävyyden välillä.
Vihreä antimikrobinen ja älykäs huolto
Puhdastilojen materiaalikehitys keskittyy tulevaisuudessa:
Ympäristöystävälliset antimikrobiset aineet: Luonnolliset orgaaniset materiaalit korvaavat metalli-ioneja ympäristövaikutusten vähentämiseksi
Kestävät itsestään paranevat pinnoitteet: Korjaa naarmut automaattisesti säilyttäen samalla antimikrobiset ominaisuudet
Älykkäät reagoivat pinnat: Aktivoi antimikrobiset mekanismit, kun kontaminaatio havaitaan
Kierrätettävät modulaariset materiaalit: Tue uudelleenkäyttöä, mikä vähentää rakennus- ja ylläpitokustannuksia
Modulaarinen rakenne: avain tehokkaaseen puhdastilarakennukseen
Nykyaikaisessa puhdastilarakentamisessa nopeudesta, joustavuudesta ja kustannusten hallinnasta on tullut kriittisiä tekijöitä projektin onnistumiselle. Perinteinen puhdastilarakentaminen vaatii usein pitkiä syklejä ja monimutkaisia asennusprosesseja paikan päällä. Modulaaristen Clean Room Solutions -ratkaisujen nousun myötä rakennusala on todistamassa uutta tehokkuuden aikakautta.
1. Modulaarikonseptin ydinarvo
Moduulirakentamisen perusideana on esivalmistella puhdastilakomponentit – seinät, katot, ovet ja ikkunat, kanavat, valaistusjärjestelmät ja muut rakenneyksiköt – tehtaalla standardoiduiksi moduuleiksi, joissa tarkkuusvalmistus ja tarkastus suoritetaan ennen kuljetusta työmaalle kokoonpanoa varten.
Tämä lähestymistapa ei vain lyhennä rakentamisjaksoja, vaan myös varmistaa "puhtauden asennuksen yhteydessä" tarkan ohjauksen ja järjestelmällisen suunnittelun avulla.
| Modulaarisen rakentamisen edut | Perinteinen rakentaminen | Modulaarinen puhdastila |
|---|---|---|
| Rakennussykli | Leikkaus ja kokoonpano paikan päällä, pitkä käyttöikä | Tehdasesivalmistus, kokoonpano paikan päällä, sykli alennettu yli 50 % |
| Laadunvalvonta | Vaikuttaa voimakkaasti sivuston olosuhteisiin | Standardoitu tuotanto, korkea tarkkuus, vahva johdonmukaisuus |
| Laajennus ja huolto | Vaikea muokata, korkea hinta | Moduulit voidaan vaihtaa tai päivittää helposti |
| Puhtauden valvonta | Pölyä on vaikea hallita paikan päällä | Pölytön asennus, alhainen kontaminaatioriski |
| Kokonaiskustannukset | Suuri materiaalihävikki | Uudelleenkäytettävät komponentit, korkea materiaalinkäyttö |
2. Nopea asennus ja joustava laajennus
Modulaaristen puhdastilojen tärkein etu on nopea käyttöönotto. Standardoidut komponentit käyttävät napsautussovitetta, tiivistysliuskoja tai piiloliitoksia "plug and play" -kokoonpanoon, mikä vähentää huomattavasti hitsausta, hiontaa ja muita paljon pölyäviä toimintoja. Tämä paitsi nopeuttaa rakentamista, myös vähentää kontaminaatioriskiä.
Lisäksi puhdastilatilat tarvitsevat usein laajennusta tai toiminnallista säätöä tuotantotarpeiden muuttuessa. Modulaarisen, irrotettavan rakenteen ansiosta käyttäjät voivat nopeasti konfiguroida tilan uudelleen ilman laajamittaista purkamista, mikä parantaa merkittävästi puhdastilan pitkän aikavälin käytettävyyttä ja kestävyyttä.
3. Rinnakkainen energiatehokkuus ja ympäristönsuojelu
Modulaarisessa rakentamisessa ei ole kyse vain tehokkuudesta, vaan se on myös vihreän rakentamisen periaatteiden mukainen. Esivalmistus tehtaalla parantaa materiaalin hyödyntämistä ja vähentää jätettä. Paikan päällä tarvitaan vähemmän märkäprosesseja, mikä minimoi pöly- ja melusaasteen.
Jotkut nykyaikaiset puhdastilajärjestelmät sisältävät kierrätettäviä paneeleja ja energiatehokkaita eristekerroksia, jotka säilyttävät ilmatiiviin suorituskyvyn ja vähentävät energiankulutusta.
4. Älykäs rakentaminen ja digitaalinen valvonta
Digitaalisten rakennustekniikoiden (BIM, IoT) käyttöönoton myötä modulaarinen puhdastilarakentaminen on kehittynyt mekaanisen kokoonpanon lisäksi älykkääksi valvontaksi ja tarkkaan mallinnukseen:
BIM-simulaatio: Esivisoi rakennusprosessit 3D-muodossa suunnitteluristiriitojen välttämiseksi
Älykäs anturivalvonta: Reaaliaikainen asennuksen tarkkuuden ja ilman puhtauden havaitseminen
Etähuoltojärjestelmät: Käyttötietojen asennuksen jälkeinen seuranta huoltosuunnittelun tueksi
Tämä älykäs rakennusmalli varmistaa jäljitettävyyden ja tietopohjaisen hallinnan rakennusvaiheesta lähtien, mikä takaa, että jokainen moduuli täyttää puhdastilastandardit.
Suunnittelun näkökohdat: Ilmavirran ja lämpötilan tieteellinen tasapaino
Puhdastilarakentamisessa ilmavirran ja lämpötilan säätö ovat kriittisiä tekijöitä puhtauden ja prosessin vakauden varmistamiseksi. Oikea ilmavirran suunnittelu ei ainoastaan poista hiukkasia ja epäpuhtauksia, vaan myös varmistaa tasaisen lämpötilan ja kosteuden jakautumisen, mikä parantaa puhdastilan yleistä suorituskykyä.
1. Ilmavirran suunnitteluperiaatteet
Puhdastila-ilmavirta jaetaan pääasiassa laminaarivirtaukseen (yksisuuntaiseen) ja turbulenttiin (sekoitettu):
Laminaarivirtaus
Ilma liikkuu yhteen suuntaan kuljettaen hiukkasia suoraan ulos tilasta.
Käytetään yleisesti kriittisillä alueilla, jotka vaativat erittäin korkeaa puhtautta, kuten lääkepakkauksissa tai tarkkuusinstrumenttien valmistuksessa.
Myrskyinenti virtaus
Ilma liikkuu useisiin suuntiin, mutta korkeat ilmanvaihtonopeudet vähentävät hiukkaspitoisuutta.
Soveltuu ei-kriittisiin alueisiin tai yleisiin tuotantoympäristöihin; pienemmät kustannukset.
| Ilmavirran tyyppi | Ominaisuudet | Sopiva alue |
|---|---|---|
| Laminaari | Yksisuuntainen, korkea puhtaus | Laboratoriokriittiset toiminnot, steriilit lääkealueet |
| Turbulent | Monisuuntainen, korkea ilmanvaihto | Varastointialueet, yleiset tuotantoalueet |
2. Lämpötilan ja kosteuden säätö
Lämpötila ja kosteus eivät vaikuta ainoastaan tuotteen laatuun, vaan myös ilmavirran tehokkuuteen. Oikea ohjaus estää:
Kondensoituminen tai laitteiden korroosio korkean kosteuden olosuhteissa
Staattista sähköä alhaisessa kosteudessa ympäristössä, joka voi vahingoittaa elektronisia komponentteja tai tarkkuusinstrumentteja
Prosessin epävakaus johtuu lämpötilan vaihteluista, mikä vaikuttaa tuotannon tasaisuuteen
Optimointitoimenpiteitä ovat:
Tarkat LVI- ja kostutus-/kuivausjärjestelmät integroituina digitaalisiin ohjausmoduuleihin
Vyöhykekohtainen lämpötilan ja kosteuden hallinta kriittisillä alueilla, jotta vältetään energiahukkaa yhtenäisestä ohjauksesta
Hyvin sijoitetut valvonta-anturit reaaliaikaiseen palautteeseen ja ilmavirran, lämpötilan ja kosteuden säätöön
3. Puhdastilan kaavoitus ja ilman tasapaino
Tehokkaan ilmavirran varmistamiseksi puhdastilat käyttävät usein kaavoitussuunnittelua:
Kriittiset alueet: Esimerkiksi steriilit leikkaushuoneet vaativat laminaarista virtausta ja tiukkaa lämpötilan/kosteuden säätöä
Ei-kriittiset alueet: esim. varastotilat tai pukutilat voivat käyttää turbulenttia virtausta energiankulutuksen vähentämiseksi
Painegradientit: Vyöhykkeiden väliset positiiviset tai negatiiviset paine-erot estävät epäpuhtauksien pääsyn kriittisille alueille
Modulaariset puhdastilaratkaisut mahdollistavat ennalta suunnitellut ilmavirtauskanavat jokaisessa moduulissa, mikä varmistaa ilmavirran ja lämpötilan jakautumisen asennuksen aikana ja välttää monimutkaiset säädöt rakentamisen jälkeen.
4. Tieteellisen tasapainon älykäs seuranta
Nykyaikaisissa puhdastiloissa on yhä enemmän älykkäitä anturijärjestelmiä:
Hiukkasmäärän, lämpötilan, kosteuden ja paine-erojen reaaliaikainen seuranta
Automaattinen tuulettimen nopeuden, pakokaasun määrän ja ilmastointilaitteen säätö dynaamisen tasapainon saavuttamiseksi
Tietoja voidaan hallita etänä, mikä tarjoaa perustan ylläpidolle ja optimoinnille
Älykäs ohjaus ei vain paranna ilman ja lämpötilan vakautta, vaan myös alentaa manuaalisen valvonnan kustannuksia, mikä varmistaa jatkuvan korkean suorituskyvyn.
Yhteistyö kaavoitus- ja joustavien seinäjärjestelmien välillä
Nykyaikaisessa puhdastilasuunnittelussa tilavyöhykkeen ja joustavien seinäjärjestelmien yhdistelmä on ratkaisevan tärkeää tehokkaan ja tarkan tuotannonhallinnan kannalta. Eri toiminnallisilla alueilla on erilaiset puhtaus-, lämpötila-, kosteus- ja painevaatimukset, ja joustavat seinäjärjestelmät voivat mukautua nopeasti näihin muutoksiin mahdollistaen modulaarisen ja säädettävän asettelun.
Aluesuunnittelun merkitys
Kriittiset alueet: esim. steriilit toiminta-alueet, tarkkuusinstrumenttien alueet; vaativat erittäin alhaisia hiukkasmääriä, vakaata ilmavirtaa ja tiukkaa lämpötilan/kosteuden hallintaa
Ei-kriittiset vyöhykkeet: esim. pukuhuoneet, materiaalivarasto; siedettävä hiukkaspitoisuus, kohtalainen ilmastointi
Paineen hallinta: Ylläpidä ylipainetta kriittisillä alueilla estääksesi saastumisen takaisinvirtauksen; ei-kriittiset vyöhykkeet ylläpitävät negatiivista tai neutraalia painetta kontrolloitua ilmavirtaa varten
Vyöhykejako varmistaa kriittisten alueiden korkean puhtauden ja vähentää energiankulutusta ei-kriittisillä alueilla, mikä parantaa yleistä toiminnan tehokkuutta.
Joustavien seinäjärjestelmien edut
Nopea layout-säätö: Konfiguroi vyöhykkeet uudelleen tuotantotarpeiden mukaan ilman laajamittaista rakentamista
Ilmavirran ja lämpötilan yhteensopivuus: Hyvin tiivistetyt rajapinnat varmistavat laminaarisen tai turbulentin ilmavirran pysymisen tehokkaana
Helppo huoltaa: Paneelit voidaan irrottaa puhdistusta varten tai korvata antibakteerisilla/antistaattisilla materiaaleilla
Kustannus- ja ajansäästö: Vähentää työvoiman ja materiaalin kulutusta perinteisiin koviin seiniin verrattuna, lyhentää rakennussykliä
| Joustava seinäominaisuus | Käytännön arvo | Sovellusesimerkki |
|---|---|---|
| Modulaarinen muotoilu | Lisää tai poista vyöhykkeitä nopeasti | Väliaikaiset laboratoriot, laajennettavat tuotantolinjat |
| Säädettävät käyttöliittymät | Säilytä ilmavirran ja paineen tasapaino | Kriittisten ja ei-kriittisten vyöhykkeiden erottaminen |
| Vaihdettavat paneelit | Paranna hygieniatasoa | Antibakteerinen, itsepuhdistuva materiaalisovellus |
| Irrotettava huoltoa varten | Vähennä ylläpitokustannuksia | Säännöllinen puhdistus ja tarkastus |
Synergia kaavoitus- ja seinäjärjestelmien välillä
Itsenäinen korkean puhtauden vyöhykkeiden suojaus: Modulaariset seinät sulkevat tarkasti kriittiset alueet vakauttaen hiukkastason, lämpötilan ja paineen
Sopeutuvuus tuotantotarpeisiin: Seinien layout voidaan mukauttaa uusien tuotteiden tai prosessien mukaan
Optimoitu ilmavirta: Seinien tiivistys ja kaavoitus ohjaa ilmaa puhtailta vyöhykkeiltä vähemmän kriittisille vyöhykkeille, mikä vähentää ristikontaminaatiota
Energiatehokkuus ja kestävyys: Oikea kaavoitus vähentää tarpeettomia LVI-kuormia; seinämateriaalit voivat olla kierrätettäviä tai vähäenergiaisia, mikä tukee kestävän kehityksen periaatteita
Yleiset vaarat rakentamisessa ja hallinnossa
Puhdastilojen rakentamisen ja käytön aikana, jopa modulaarisella rakenteella, joustavilla seinäjärjestelmillä ja älykkäillä antureilla, voi syntyä erilaisia mahdollisia vaaroja. Jos näitä vaaroja ei tunnisteta ja niihin puututa nopeasti, ne voivat vaikuttaa puhdastilan suorituskykyyn ja aiheuttaa riskejä tuotannon turvallisuudelle ja tuotteen laadulle.
Suuret vaarat rakentamisen aikana
1. Huono seinän ja liitännän tiivistys
Jos moduuliseiniä ei asenneta vaakasuoraan tai liitännät eivät ole riittävän tiiviitä, ilmavirtauksen vuotoja ja paineen epävakautta voi esiintyä, mikä vaikuttaa kriittisten alueiden puhtauteen.
2. Lattian ja katon rakenteiden poikkeamat
Epätasaiset pinnat tai suuret raot paneelien välillä voivat häiritä laminaarista virtausta tai aiheuttaa hiukkasten kerrostumista.
3.Väärä materiaalivalinta
Sopimattomien antibakteeristen tai itsepuhdistuvien materiaalien tai epätäydellisten pinnoitteiden valitseminen voi
4.Epätyypillinen rakennusjärjestys ja toiminnot
Sähkö-, ilmanvaihto- tai paneeliasennuksen standardimenettelyistä poikkeaminen voi vaikuttaa myöhempään asennukseen ja kalibrointiin, mikä lisää uudelleentyöskentelyriskiä.
Vaarat käytön ja hallinnan aikana
1.Sopimaton henkilökunnan käytös
Sisääntulokäytäntöjen noudattamatta jättäminen, kuten suojavaatteiden vaihtamatta jättäminen tai käsien desinfioinnin väliin jättäminen, voi aiheuttaa hiukkaskontaminaation.
2. Viivästynyt laitteiden huolto
LVI-järjestelmät, suodattimet ja anturit, joita ei huolleta tai kalibroida säännöllisesti, voivat aiheuttaa epänormaalia ilmavirtaa tai hallitsematonta lämpötilaa ja kosteutta.
3. Löysä kaavoitushallinta
Kriittisten ja ei-kriittisten alueiden huono erottelu lisää ristikontaminaation riskiä.
4. Riittämätön puhdistus ja desinfiointi
Jopa antibakteeristen materiaalien kohdalla säännöllinen puhdistus ja desinfiointi ovat välttämättömiä korkeiden puhtausstandardien ylläpitämiseksi.
Ennaltaehkäisevät toimenpiteet ja parhaat käytännöt
Vaaran tyyppi Vastatoimenpide ja suositusOdotettu vaikutus
1.Sopimaton henkilökunnan käytös
Sisääntulokäytäntöjen noudattamatta jättäminen, kuten suojavaatteiden vaihtamatta jättäminen tai käsien desinfioinnin väliin jättäminen, voi aiheuttaa hiukkaskontaminaation.
2. Viivästynyt laitteiden huolto
LVI-järjestelmät, suodattimet ja anturit, joita ei huolleta tai kalibroida säännöllisesti, voivat aiheuttaa epänormaalia ilmavirtaa tai hallitsematonta lämpötilaa ja kosteutta.
3. Löysä kaavoitushallinta
Kriittisten ja ei-kriittisten alueiden huono erottelu lisää ristikontaminaation riskiä.
4. Riittämätön puhdistus ja desinfiointi
Jopa antibakteeristen materiaalien kohdalla säännöllinen puhdistus ja desinfiointi ovat välttämättömiä korkeiden puhtausstandardien ylläpitämiseksi.
Ennaltaehkäisevät toimenpiteet ja parhaat käytännöt
| Vaaran tyyppi | Vastatoimi ja suositus | Odotettu vaikutus |
|---|---|---|
| Seinä/liitäntä vuoto | Tarkasta tiivisteet säännöllisesti, käytä korkealaatuisia modulaarisia paneeleja | Vakaa ilmavirta, kontrolloidut hiukkaset |
| Virheellinen henkilöstöjohtaminen | Täytä sisääntuloprotokollat, kouluta henkilökuntaa asianmukaiseen toimintaan | Vähentynyt ristikontaminaatio, parempi puhtaus |
| Laitteen huolto viivästynyt | Suorita määräaikaishuolto ja kalibrointi | Vakaa lämpötila ja kosteus, pidennetty laitteen käyttöikä |
| Riittämätön puhdistus ja desinfiointi | Laadi puhdistusaikataulut ja käytä asianmukaisia desinfiointiaineita | Hygieeniset pinnat, estynyt mikrobien kasvu |
Tiukat standardit ja inhimillisen tekijän hallinta
Jopa modulaarisella rakenteella, antibakteerisilla materiaaleilla ja älykkäillä antureilla standardien noudattaminen ja henkilöstöhallinta ovat keskeisiä elementtejä, jotka takaavat pitkän aikavälin vakaan puhdastilan toiminnan. Tiukat protokollat ja tieteellinen inhimillisten tekijöiden hallinta voivat tehokkaasti vähentää kontaminaatioriskiä, parantaa tuotannon tehokkuutta ja pidentää laitteiden ja tilojen käyttöikää.
Standardoitujen toimintojen merkitys
1. Rakennusstandardit
Kaikkien seinien, kattojen, lattioiden ja liitäntöjen on täytettävä puhdastilaluokan vaatimukset vakaan ilmavirran, paineen ja lämpötilan/kosteuden varmistamiseksi.
Modulaaristen paneelien, liitännän tiivistyksen ja putkiston asennustarkkuuden on noudatettava yhtenäisiä standardeja suorituskyvyn poikkeamien estämiseksi.
2. Käyttö- ja huoltostandardit
LVI-järjestelmät, suodattimet ja anturit tulee huoltaa ja kalibroida säännöllisesti.
Puhdistus- ja desinfiointitoimenpiteet on suoritettava tiukasti kriittisten ja ei-kriittisten alueiden puhtauden ylläpitämiseksi.
Inhimillisen tekijän hallinnan keskeiset näkökohdat
1. Henkilöstön koulutus ja käyttäytymisstandardit
Kaikkien puhdastiloihin tulevien henkilöiden on saatava ammatillinen koulutus suojavaatteista, käsihygieniasta ja toimintatavoista.
Säännöllinen henkilöstön käyttäytymisen arviointi auttaa estämään hiukkasten tai mikrobien ristikontaminaation.
2. Kulunvalvonta ja kaavoitus
Vaadi tiukasti kriittisten ja ei-kriittisten alueiden vyöhykejakoa varmistaaksesi, että henkilöstö- ja materiaalivirrat noudattavat puhdastilaluokan vaatimuksia.
Käytä älykkäitä anturijärjestelmiä henkilöstön liikkumisen seurantaan ja ympäristöparametrien ja toimintojen tallentamiseen reaaliajassa.
3. Turvatoimenpiteet
Käytä suojalaseja, naamioita ja käsineitä korkean riskin alueilla vähentääksesi loukkaantumis- ja kontaminaatioriskiä.
Järjestä uusille työntekijöille ja väliaikaisille rakennushenkilöstölle nopeaa koulutusta yhtenäisen toiminnan varmistamiseksi.
Johdon ja standardien integrointi
| Hallintonäkökohta | Tärkeimmät toimenpiteet | Odotettu tulos |
|---|---|---|
| Rakennusstandardit | Modulaarinen asennustarkkuus, rajapintojen tiivistys, standardoitu putkisto | Vakaa ilmavirta, tasapainotettu paine, tarkka lämpötilan/kosteuden säätö |
| Henkilöstön koulutus | Suojavaatteet, käsihygienia, toimintaohjeet | Vähentynyt hiukkas- ja mikrobikontaminaatio, parantunut puhtaus |
| Kulunvalvonta | Vyöhykejako, älykäs anturivalvonta | Reaaliaikainen seuranta, pienempi ristikontaminaatio |
| Käyttö ja huolto | Suunniteltu LVI- ja antureiden kalibrointi, puhdistus ja desinfiointi | Pidentynyt laitteiden käyttöikä, vakaa ympäristö, turvallinen ja luotettava toiminta |
Valmistuksen maailmanlaajuisen päivityksen ja älykkäiden teknologioiden nousun myötä Clean Room Solutions on kehittynyt yksittäisistä ilmanpuhdistusprojekteista integroiduiksi järjestelmiksi, joissa yhdistyvät älykäs valvonta, energiatehokkuus ja modulaarinen rakenne.
Ne edustavat edistynyttä puhdastilateknologian kehitystä ja tarjoavat luotettavan varmuuden korkeatasoisesta tuotannosta. Tulevaisuudessa tehokkaat, älykkäät ja kestävät Clean Room Solutions -ratkaisut jatkavat teollisuuden puhtaiden tilojen innovaatioita ja auttavat teollisuudenaloja saavuttamaan sekä korkealaatuisen tuotannon että ympäristöturvallisuuden.
