Jos olet koskaan työskennellyt lääketehtaassa, puolijohteiden puhdastilassa, sairaalan yhdistelmäapteekissa, bioturvallisuuslaboratoriossa tai jopa huippuluokan elintarviketuotantolaitoksessa, olet lähes varmasti käyttänyt tai kävellyt läpikulkulaatikon ohi. Asiattomalle se näyttää seinään rakennetulta ruostumattomasta teräksestä valmistetulta kaapilta, jossa on kaksi lukittua ovea. Ihmisille, jotka ovat siitä päivittäin riippuvaisia, se on olennainen kontaminaation hallintalaite, joka pitää puhtaat ympäristöt puhtaana ja sallii materiaalien liikkumisen sisään ja ulos.
Kuinka siirrät esineitä kahden maailman välillä – yksi steriili, toinen ei – antamatta koskaan näiden maailmojen koskettaa?
Se on se hiljainen, jokapäiväinen ihme, jonka tekee seinään rakennettu ruostumattomasta teräksestä valmistettu laatikko, ja syy, miksi aiot saada selville, miksi vaatimaton läpivientilaatikko on yksi tärkeimmistä laitteista nykyaikaisissa kontrolloiduissa ympäristöissä.

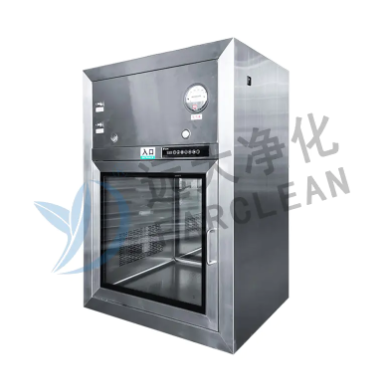

Mikä tarkalleen on a Pass Through Box ?
Läpivientilaatikko on tiivis, kaksiovinen kammio, joka on rakennettu seinän läpi ja joka erottaa kaksi aluetta, joilla on eri puhtausaste, painejärjestelmä tai vaarataso.
Se koostuu:
- Yksi ovi aukeaa korkeamman asteen puolelle
- Yksi ovi, joka aukeaa alemman tai alemman tason puolelle
- Luotettava lukitusjärjestelmä, joka takaa, että molemmat ovet eivät koskaan voi olla auki samanaikaisesti
- Läpinäkyvä katseluikkuna ja sisähylly
- Valinnaiset ominaisuudet, kuten HEPA/ULPA-suodatus, UV-C-lamput tai vetyperoksidipuhdistus
Ainoa tarkoitus: mahdollistaa materiaalien turvallinen, kontrolloitu siirto säilyttäen samalla ilmanpainekaskadien, hiukkaslukujen ja bioturvallisuuden/sulkuesteiden eheyden.
Miksi Pass Through Boxeja on olemassa
Perusongelma, jonka ne ratkaisevat, on yksinkertainen: Sinulla on erittäin puhdas tila ja sinun on siirrettävä esineitä tai poistettava jätteet vaarantamatta tilan puhtautta tai bioturvallisuutta.
Normaalin oven avaaminen likaisen käytävän ja puhdastilan välissä tuhoaisi välittömästi painekaskadin ja päästää tuhansia hiukkasia ja mikrobeja sisään. Pukuhuone auttaa, mutta jopa täysin pukeutunut henkilökunta on silti suurin saastumisen lähde. Läpivientilaatikko on mekaaninen ratkaisu, joka antaa materiaalien liikkua ihmisten pysyessä omilla kyljellään.
Kuinka lukitusjärjestelmä toimii
Suurin osa läpivientilaatikoista käyttää puhtaasti mekaanista lukitusta – ei sähköä, ei ohjelmistoja, käytännöllisesti katsoen nolla vikatiheys vuosikymmeniä 24/7-käytössä.
Kun yksi ovi avataan, teräslippu tai keinuvarsi estää fyysisesti vastakkaisen salvan. Vasta kun ensimmäinen ovi on täysin kiinni ja lukittu, lukitus vapauttaa toisen oven. Sähkömagneettisia, pneumaattisia ja älykkäitä lukituksia on saatavana erikoissovelluksiin, mutta mekaaniset ovat edelleen kultainen standardi GMP-tiloissa.
Materiaalit ja viimeistelyt, jotka täyttävät säännösten vaatimukset
- 316L ruostumaton teräs – pakollinen aggressiivisille itiöitä tuhoaville aineille ja voimakkaille/vaarallisille lääkkeille
- 304 ruostumaton teräs – sopii tavalliseen lääke- ja sairaala-apteekkikäyttöön
- Sähkökiillotetut sisäpinnat – helpompi puhdistaa ja vähentää hiukkasten tarttumista
- ESD-turvalliset ja jauhemaalatut vaihtoehdot elektroniikkaan ja ei-GMP-alueille
Pääsovellukset
- Farmaseuttiset ja biotekniikan puhdastilat (täyttölinjat, aseptinen käsittely)
- Mikroelektroniikka ja puolijohteiden valmistus
- Sairaalan steriiliseosten apteekit
- Nanoteknologian laboratoriot
- Vivariumit ja eläintilat
- Bioturvallisuustason 2, 3 ja 4 laboratoriot
- Ydinlaitokset (hansikaslokeron läpiviennit)
- Elintarvikkeiden ja kosmeettisten aineiden tuotanto
- Oikeuslääketieteelliset laboratoriot
- Ilmailu puhtaat kokoontumisalueet
Läpivientilaatikoiden tyypit
A. Lukitustyypin mukaan
- Mekaaninen lukitus
- Sähkömagneettinen lukitus
- Pneumaattinen lukitus
B. Ilmavirran ja suodatuksen mukaan
- Passiivinen (ei tuuletinta tai suodatinta – riippuu huoneenpainekaskadista)
- Aktiivinen / Tuuletinkäyttöinen HEPA- tai ULPA-suodatuksella tulo- ja/tai poistovirtauksessa
- Laminaarivirtausläpiviennit (pysty tai vaaka LAF kammion sisällä)
- Biodekontaminointiläpiviennit (integroidut H2O₂- tai UV-C-järjestelmät)
C. Ovikokoonpanon mukaan
- Tavallinen kaksiovinen (yleisin)
- Kärryjen läpiviennit (lattiatasolla, riittävän suuri kärryille tai kuormalavoille)
- Lattiaan asennettava tai "tunneli" -tyyli raskaalle kalustolle
- Paloluokiteltu läpikulku (1–3 tunnin luokitus)
- Kaksiseinäinen, jossa välitila sterilointikaasulle
D. Materiaalin mukaan
- 304 tai 316L ruostumaton teräs (lääkestandardi)
- Jauhemaalattu kylmävalssattu teräs (halvemmat, ei-GMP-alueet)
- ESD-turvalliset versiot elektroniikkaan
- Akryyli tai karkaistu lasi pienen budjetin tai visuaaliseen valvontaan
E. Erikoisversiot
- UV-läpivienti (sisäänrakennetut UV-C-lamput pinnan puhdistamiseen)
- Vetyperoksidin (VHP) läpikulku
- Rapid Transfer Port (RTP) -järjestelmät
- Punnitusläpivienti integroidulla tarkkuusvaakalla
- Jäähdytetyt läpiviennit
Tärkeimmät ominaisuudet, jotka kohtaat
- Lukitusjärjestelmä visuaalisilla/äänimerkillä
- 270° tai 180° oven kääntö (270° mahdollistaa oven taittumisen seinää vasten ja helpottaa puhdistamista)
- Karkaistu lasi tai polykarbonaatti katseluikkuna
- LED- tai fluoresoiva sisävalaistus
- Ruostumattomasta teräksestä valmistetut hyllyt (kiinteät tai irrotettavat)
- Oven tilaanturit ja hälytyslähdöt BMS:ään
- HEPA-suodattimen vuototestiportit
- Magneheliset tai digitaaliset painemittarit
- Painike tai kosketusvapaa (infrapuna) oven avaus
- Palopelti vaihtoehto
- Maadoituspultit (ESD-mallit)
Asennusta koskevia huomioita
- Seinäleikkauksen tulee olla tarkka (yleensä ruostumattomalla kulmalla kehystetty).
- Ylipainepuhdashuoneet sijoittavat yleensä syöttö-HEPA:n korkeamman asteen puolelle
- Nelipaineiset suojajärjestelmät sijoittavat pakokaasun HEPA:n likaiselle puolelle
- Rungon ja seinän välisen tiivisteen tulee olla silikonia ja jatkuvasti hitsattua puhtaalta puolelta
- Sähköiset lukitukset yleensä 24 V DC turvallisuuden vuoksi
- Kärryjen läpiviennit vaativat usein vahvistetun lattian tai rampin
Validointi ja pätevyys
Tyypilliset testit:
- Lukitustoiminnon tarkistus
- Oven tiivisteen eheys
- HEPA-suodattimen asennuksen vuototesti
- Ilmavirran nopeus ja tasaisuus
- Hiukkasten laskenta kammion sisällä molempien ovien ollessa kiinni
- Palautustesti
- UV-annoskartoitus
- VHP-syklin kehitys ja biologisen indikaattorin tappaminen
Puhdistus ja huolto
- Päivittäin: pyyhi sisäosa 70 % IPA:lla tai hyväksytyllä desinfiointiaineella
- Viikoittain/kuukausittain: poista hyllyt ja puhdista takaa
- 6–12 kuukauden välein: HEPA-suodattimen eheystesti ja tiivisteiden tarkastus
- Vaihda UV-lamput 9 000–12 000 tunnin välein
- Voitele mekaanisen lukituksen nivelet säästeliäästi elintarvikelaatuisella rasvalla
Yleisiä virheitä
- Kammion alimitoitus → esineet juuttuvat → henkilökunnan ovet → lukitusvauriot
- Passiivilaatikon asentaminen kahden huoneen väliin samalla luokituksella → tarpeeton pullonkaula
- Unohdan määrittää 316L ruostumatonta syövyttäville puhdistusaineille tai happoa käsitteleville alueille
- Ei katseluikkunaa → käyttäjät avaavat molemmat ovet nähdäkseen, onko sisällä jotain
- Passilaatikon paikantaminen vilkkaan liikenteen käytävälle → jatkuvaa kolkutusta ja kolhuja
Oikean sisäisen koon valitseminen läpikulkulaatikollesi
Reaalimaailman tiloissa kohtaamasi sisäiset mitat jakautuvat useimmiten kolmeen käytännön luokkaan:
- Pieni: 300 × 300 × 300 mm - 450 × 450 × 450 mm Täydellinen ruiskuille, pienille injektiopulloille, tulpille, asiakirjoille tai laboratorionäytteille.
- Keskikokoinen / Vakio: 600 × 600 × 600 mm Mukaan mahtuu helposti steriilit alustat, työkalusarjat, IV-pussit ja pienet instrumentit lattiatilaa tuhlaamatta.
- Suuret / Kärrytyypit: 900 × 900 × 900 mm ja suuremmat, jopa 1200 × 1200 × 2000 mm tai enemmän Suunniteltu liikkuville kärryille, 800 × 600 mm tai 1000 × 800 mm, törmäyskärryille tai jopa pienille eristyslavalle.
Käytännön sääntö annamme aina kiinteistöpäälliköille ja arkkitehdeille: Lisää vähintään 150–200 mm vapaata tilaa joka suuntaan (leveys, syvyys ja korkeus) suurimman tai painavimman esineen ympärille, jonka aiot siirtää rutiininomaisesti. Tämä ylimääräinen välys takaa:
- Ovet sulkeutuvat sujuvasti, vaikka käyttäjä asettaisi esineen hieman keskikohdan ulkopuolelle
- Ilma voi kiertää kunnolla aktiivi- tai laminaarivirtausyksiköissä
- Hyllyt voidaan irrottaa puhdistusta varten ilman kuormitusta
- Et vahingoita tiivisteitä tai naarmuta kalliita osia
Tämän yksinkertaisen 150–200 mm:n puskurisäännön noudattaminen eliminoi lähes täysin päivittäisen turhautumisen (ja mahdollisen lukitusvaurion), joka tulee alimitoista kammiosta.
Läpivientilaatikko on yksi niistä laitteista, jotka ovat tylsiä, kunnes sinulla ei ole sellaista – silloin siitä tulee laitoksesi suurin yksittäinen kontaminaatioriski. Oikein määriteltynä, asennettuna ja huollettuna se on edullinen, luotettava ja säännösten mukainen tapa siirtää materiaaleja puhtausvyöhykkeiden välillä rikkomatta koskaan suojarakennetta tai painekaskadia.
Suunnitteletpa uutta puhdastilaa, uudistat olemassa olevaa apteekkia tai yrität vain ymmärtää, miksi seinässä oleva ruostumaton kaappi ei anna sinun avata molempia ovia kerralla, tiedät nyt periaatteessa kaiken, mitä kannattaa tietää läpivientilaatikoista.
