Mikä on ei-itsepuhdistuva läpikulkulaatikko ja milloin sitä pitäisi käyttää?

Ei-itsepuhdistuvan läpikulkulaatikon ymmärtäminen

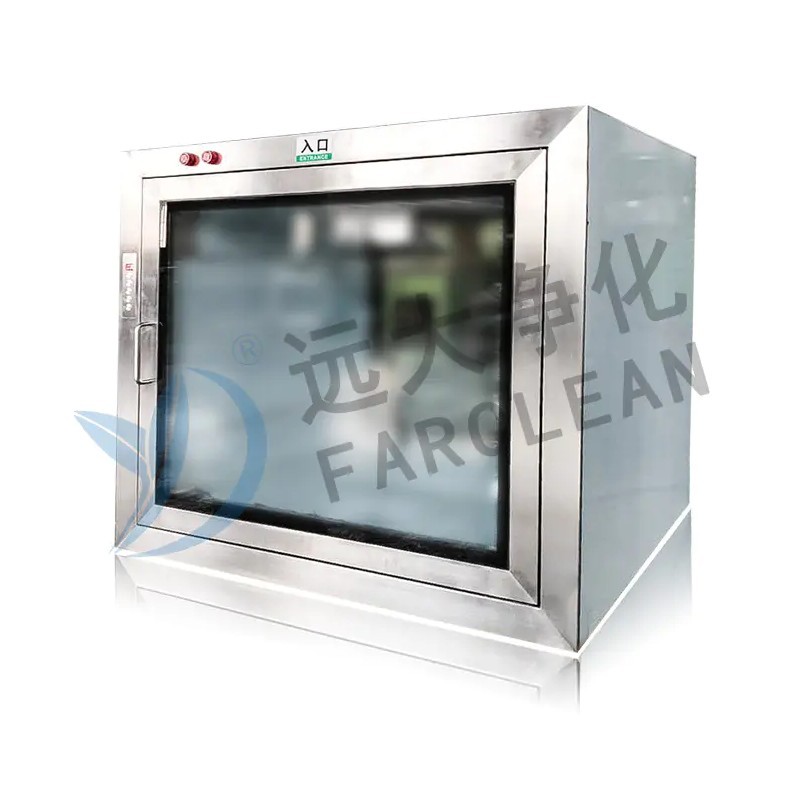

A ei-itsepuhdistuva kulku laatikon läpi on kiinteä, staattinen siirtokammio, joka on asennettu seinään puhdastilan ja viereisen luokittelemattoman tai alemman luokan väliin. Toisin kuin itsepuhdistuva (tai ilmasuihku) kulkee laatikoiden läpi, jotka käyttävät puhaltimia ja HEPA-suodattimia aktiivisesti puhdistamaan ilmassa olevat hiukkaset siirretyistä materiaaleista, ei-itsepuhdistuva versio perustuu lukittuihin oviin ja valvottuun pääsyyn ristikontaminaation estämiseksi. Sen ydintehtävä on toimia puhtaana puskurivyöhykkeenä - fyysisenä esteenä, joka varmistaa, että nämä kaksi ympäristöä eivät koskaan kommunikoi suoraan materiaalin siirron aikana.

Kammiossa on tyypillisesti kaksi lukittua ovea: yksi puhdastilan puolelle ja toinen ulkoympäristöön. Lukitusmekanismi varmistaa, että molempia ovia ei voi avata samanaikaisesti, ylläpitää ilmanpaine-eroja ja estää suodattamattoman ulkoilman pääsyn puhdastilaan. Tämä passiivinen rakenne tekee siitä yksinkertaisemman, alhaisemmat ylläpitokustannukset ja erittäin luotettavan verrattuna aktiivisiin dekontaminaatiojärjestelmiin, mikä on merkittävä etu tiloissa, joissa seisokit ovat kalliita.

Ei-itsepuhdistuvat laatikot on valmistettu sileistä, ei-huokoisista materiaaleista - yleisimmin 304 tai 316L ruostumattomasta teräksestä -, jotka on helppo pyyhkiä pois ja jotka kestävät mikrobien tarttumista. Sisäkulmat on tyypillisesti päällystetty tai sädeviimeistelty hiukkasia vangitsevien reunojen eliminoimiseksi. Joissakin malleissa on bakteereja tappavat UV-lamput, jotka mahdollistavat valinnaisen pinnan puhdistamisen käyttökertojen välillä ja lisäävät kontaminaatiosuojakerroksen ilman, että ne menevät "itsepuhdistuva"-luokkaan.

Tärkeimmät ominaisuudet ja suunnittelutiedot

Arvioitaessa ei-itsepuhdistuvaa läpivientilaatikkoa, useat suunnitteluominaisuudet määräävät sen suorituskyvyn käytännössä. Näiden eritelmien ymmärtäminen auttaa hankintatiimiä yhdistämään oikean yksikön laitoksensa luokitusvaatimuksiin ja työnkulkuvaatimuksiin.

Mekaaninen lukitusjärjestelmä

Lukitusmekanismi on minkä tahansa läpivientilaatikon määrittelevä turvaominaisuus. Ei-itsepuhdistuvissa malleissa tämä saavutetaan tyypillisesti joko mekaanisen nokka-tankojärjestelmän tai elektronisen solenoidilukon avulla. Mekaaniset lukitukset ovat suositeltavia ympäristöissä, joissa on tiukat sähkömagneettiset vaatimukset (kuten tietyt elektroniikan valmistusalueet), kun taas elektroniset lukitukset tarjoavat kirjausketjun kirjaamisen, kulunvalvontaintegroinnin ja etävalvonnan – arvokasta GMP-säännellyissä lääkelaitoksissa.

Materiaali ja pintakäsittely

Sisäpinnat on viimeistelty peilikiillotusaineella (tyypillisesti Ra ≤ 0,4 µm farmaseuttisissa sovelluksissa) hiukkasten tarttumisen minimoimiseksi ja puhdistuksen validoinnin helpottamiseksi. Ulkopinnassa voidaan käyttää harjattua pintaa tai jauhemaalattua pehmeää terästä kustannusten alentamiseksi sisäisestä eheydestä tinkimättä. Oven tiivisteet on valmistettu silikoni- tai EPDM-tiivisteistä, jotka säilyttävät elastisuutensa toistuvilla puhdistussykleillä IPA:lla, vetyperoksidipyyhkeillä tai muilla yleisillä puhdastilojen desinfiointiaineilla.

Valinnainen UV-C-dekontaminointi

Monet ei-itsepuhdistuvat läpivientilaatikot tarjoavat integroidun UV-C-lampun valinnaisena lisävarusteena. Kun UV-C-valo aktivoituu siirtojen välillä, se säteilyttää paljaita pintoja kammion sisällä ja vähentää pinnan biokuormitusta jopa 99,9 % 15–30 minuutin kuluessa altistumisesta. On tärkeää huomata, että UV-C on vain pintakäsittely - se ei suodata tai puhdista ilmassa olevia hiukkasia - minkä vuoksi nämä yksiköt eivät ole itsepuhdistuvia.

Koko ja kantavuus

Läpivientilaatikoita on saatavana useissa eri sisämitoissa, pienistä pöytämalleista (noin 400 × 400 × 400 mm), jotka on suunniteltu pieniin näytteiden siirtoihin, suuriin lattialla seisoviin yksiköihin (jopa 1200 × 800 × 800 mm tai enemmän), joihin mahtuu kokonaisia lokeroja, laitteiden komponentteja. Kantavuus vaihtelee tyypillisesti 30 kg:sta yli 150 kg:aan hyllyn ja rungon rakenteesta riippuen.

Teollisuuden sovellukset

Ei-itsepuhdistuvia läpivientilaatikoita käytetään useilla säännellyillä ja puolisäännellyillä teollisuudenaloilla. Niiden monipuolisuus yhdistettynä alhaisiin käyttökustannuksiin ja helppoon validointiin tekee niistä soveltuvia käytännössä kaikkiin tiloihin, joissa tarvitaan hallittua materiaalin siirtoa.

Elektroniikan valmistus: ensisijainen käyttötapaus

Elektroniikkateollisuus on yksi vaativimmista ja yleisimmistä sovelluksista ei-itsepuhdistuville läpikulkulaatikoille. Puolijohteiden valmistus, piirilevyjen kokoonpano ja optisten komponenttien valmistus tapahtuvat tiukasti kontrolloiduissa ympäristöissä, joissa jopa alle mikronin hiukkaset voivat aiheuttaa tuotevirheitä tai tuottohäviöitä. Näissä asetuksissa läpivientilaatikko mahdollistaa kiekkojen, alustojen, maskien ja työkalujen toistuvan siirron vaarantamatta tuotantoalueen ISO-luokkaa.

Koska elektroniikan puhdastiloissa on usein tiukat EMI-vaatimukset (sähkömagneettiset häiriöt), mekaanisesti lukitut ei-itsepuhdistuvat laatikot ovat usein paremmat kuin elektronisesti ohjatut yksiköt. Aktiivisten ilmavirtausjärjestelmien puuttuminen eliminoi myös tärinän aiheuttamien kohdistusongelmien riskin herkkien litografian tai tarkastuslaitteiden lähellä.

Biofarmaseuttiset tuotteet ja sairaalat

Lääkkeiden valmistuksessa ja sairaalan steriileissä seoksissa säädöstenmukaisuus on ensisijainen tekijä läpivientilaatikoiden valinnassa. EU:n GMP-liite 1 ja FDA:n ohjeet edellyttävät, että materiaalin siirrot luokiteltujen ja luokittelemattomien vyöhykkeiden välillä suoritetaan tavalla, joka estää kontaminaation pääsyn sisään. Asianmukaisesti validoitu ei-itsepuhdistuva läpivientilaatikko, jossa on dokumentoidut puhdistusmenettelyt ja lukitusvarmennus, täyttää nämä vaatimukset useimmissa B/C- ja ISO 6/7 -sovelluksissa.

Ei-itsepuhdistuvat vs. itsepuhdistuvat läpivientilaatikot

Valinta itsepuhdistuvan ja ei-itsepuhdistuvan läpivientilaatikon välillä riippuu prosessisi kontaminaatioriskiprofiilista, puhdastilaluokituksesta ja toiminnallisista vaatimuksistasi. Kumpikaan tyyppi ei ole yleisesti parempi – oikea valinta riippuu kontekstista.

• Hiukkasten muodostumisriski: Jos siirrettävistä esineistä todennäköisesti irtoaa hiukkasia – kuten pahvipakkauksia, pussittomia osia tai esineitä, jotka ovat olleet hallitsemattomissa ympäristöissä – itsepuhdistuva yksikkö aktiivisella HEPA-suodatuksella on turvallisempi valinta. Itsepuhdistumattomat laatikot sopivat paremmin tavaroille, jotka on jo esipuhdistettu tai kaksinkertaisesti pakattu ennen siirtoa.
• Puhdastilojen luokitus: ISO 8- tai Grade D -ympäristöissä ei-itsepuhdistuva läpikulkulaatikko manuaalisella puhdistusprotokollalla on tyypillisesti riittävä. ISO 5 (Grade A/B) -ympäristöissä, jotka sijaitsevat luokan C tai D alueiden vieressä, itsepuhdistuva yksikkö saattaa edellyttää säännösten tai laitoksen SOP-vaatimusten vuoksi.
• Ylläpitotaakka: Itsepuhdistuvat yksiköt vaativat säännöllistä HEPA-suodattimen eheystestausta, tuulettimen moottorin huoltoa ja ilmavirran tasapainottamista – kaikki nämä lisäävät käyttökustannuksia. Ei-itsepuhdistuvissa laatikoissa on vain vähän liikkuvia osia, mikä vähentää huollon tiheyttä ja kustannuksia merkittävästi.
• Validoinnin monimutkaisuus: Ei-itsepuhdistuvat laatikot on helpompi validoida ja hyväksyä GMP-ohjeiden mukaisesti. Validointialue kattaa tyypillisesti lukitustoiminnon, puhdistuksen tarkastuksen ja paine-eron valvonnan – paljon kapeampi soveltamisala kuin aktiiviset ilmasuihkujärjestelmät.
• Siirtonopeus: Itsepuhdistuvat yksiköt vaativat tyhjennysjakson (yleensä 1–5 minuuttia) ennen kuin sisäluukku voidaan avata. Ei-itsepuhdistuvat yksiköt mahdollistavat nopeammat siirrot, kun lukitus vapautetaan, mikä on tärkeää korkean suorituskyvyn tuotanto- tai sairaalaannosteluympäristöissä.

Asennus-, pätevyys- ja käyttöprotokollat

Ei-itsepuhdistuvan läpivientilaatikon oikea asennus on kriittinen sen pitkän aikavälin suorituskyvyn kannalta. Yksikkö on uppoasennettu puhdastilan seinään ilmatiiviillä tiivisteellä rungon ympärillä ohitusilmavirran estämiseksi. Ylipainepuhdastiloissa puhdastilan puoleisessa ovessa tulee olla hieman suurempi tiivistysvoima paine-eron huomioon ottamiseksi. Nelipaineisissa ympäristöissä (kuten suojarakennukset) asennuslogiikka on päinvastainen.

Pätevyys (IQ/OQ/PQ)

Säännellyillä teollisuudenaloilla läpivientilaatikoiden on oltava muodollisesti hyväksyttyjä ennen käyttöä. Pätevöintiprosessi sisältää yleensä:

• Asennustutkinto (IQ): Varmistus, että yksikkö on asennettu valmistajan ohjeiden mukaan, mukaan lukien mittatarkistukset, materiaalisertifioinnin tarkastus ja seinätiivisteiden tarkastus.
• Toiminnan pätevyys (OQ): Lukitusjärjestelmän toiminnan testaus (varmistetaan, että molemmat ovet eivät voi olla auki samanaikaisesti), oven tiivisteen eheystarkastukset ja – jos UV-C on asennettu – lampun voimakkuuden tarkastus.
• Suorituskykyvaatimukset (PQ): Tarkkailee hiukkasmäärää puhdastilassa simuloitujen materiaalinsiirtojen aikana sen varmistamiseksi, että läpivientilaatikko ei toimi kontaminaatioreittinä normaaleissa käyttöolosuhteissa.

Vakiokäyttömenettelyt

Jopa parhaiten suunniteltu läpivientilaatikko ei voi kompensoida huonoa käyttäjäkuria. Ei-itsepuhdistuvien laatikoiden läpi kulkevien tehokkaiden SOP-ohjeiden tulee määrittää: tavaroiden enimmäisviipymisaika kammiossa, vaadittu esineiden esipuhdistus tai pussitus ennen sisääntuloa, sisätilojen puhdistustiheys ja hyväksytyt desinfiointiaineet, UV-C-aktivointiprotokolla (jos sovellettavissa) ja asiakirjavaatimukset jokaista siirtoa varten säännellyissä ympäristöissä. Säännöllinen koulutus ja määräajoin suoritettavat vaatimustenmukaisuustarkastukset ovat välttämättömiä puhdastilojen eheyden ylläpitämiseksi pitkällä aikavälillä.

Oikean ei-itsepuhdistuvan läpivientilaatikon valitseminen

Oikean yksikön valitseminen laitoksellesi edellyttää kontaminaatiovalvontavaatimusten, työnkulkuvaatimusten, lakisääteisten velvoitteiden ja budjettirajoitusten tasapainottamista. Seuraava tarkistuslista sisältää tärkeimmät päätöksentekotekijät:

• Määritä puhdastilaluokitus siirtoseinän molemmille puolille. Puhtaamman ympäristön ISO-luokka tai GMP-luokka sanelee rakentamisen vähimmäisstandardit (pinnan viimeistely, tiivisteen laatu, lukituksen luotettavuus).
• Määritä tuotteen enimmäismitat ja paino. Valitse sisämitat siten, että kaikilla sivuilla on vähintään 20 % vapaata tilaa, jotta kuormaus ja purkaminen on mukavaa pakottamatta esineitä tiiviitä pintoja vasten.
• Määritä lukituksen tyyppi. Mekaaniset lukitukset ovat suositeltavia EMI-herkillä elektroniikkaalueilla; elektroniset lukitukset ovat parempia GMP-ympäristöissä, jotka vaativat kirjausketjuja ja kulunvalvontaa.
• Harkitse UV-C:tä valinnaisena lisänä. Laitteissa, joissa siirretään tavaroita, joissa on jäännösulkopakkausta tai biologinen saastumisriski, UV-C-lamppu tarjoaa ylimääräisen pinnan puhdistamisen ilman täyden ilmasuihkujärjestelmän kustannuksia.
• Vahvista materiaalien yhteensopivuus. Varmista, että sisätilojen ruostumaton teräs ja tiivistemateriaali ovat yhteensopivia laitoksessasi käytettyjen puhdistusaineiden kanssa – varsinkin jos klooripohjaiset desinfiointiaineet (jotka voivat aiheuttaa kuoppia alemman luokan ruostumattomasta teräksestä) ovat osa puhdistusprotokollaasi.
• Pyydä dokumentaatiopaketteja ajoissa. Säännellyillä toimialoilla pyydä toimittajia toimittamaan FAT (Factory Acceptance Test) -tietueet, materiaalitodistukset ja luonnokset IQ/OQ-protokollasta tilauksen yhteydessä välttääksesi kelpuutuksen viivästymisen toimituksen jälkeen.

Ei-itsepuhdistuva läpivientilaatikko ei ole vain "perus"vaihtoehto verrattuna aktiivisiin järjestelmiin - se on oikea valinta suureen osaan puhdastilaympäristöjä oikein määritettynä, asennettuna ja käytettynä. Sen yksinkertaisuus on vahvuus: vähemmän komponentteja tarkoittaa vähemmän vikatiloja, pienempiä ylläpitokustannuksia ja yksinkertaisempaa validointipolkua. Elektroniikka-, lääke-, kosmetiikka-, elintarvike- ja terveydenhuollon laitoksissa se on edelleen yksi kustannustehokkaimmista ja luotettavimmista työkaluista puhdastilojen eheyden ylläpitämiseen materiaalinsiirtooperaatioiden aikana.
