Mikä on puhtaan huoneen sandwich-paneeli?

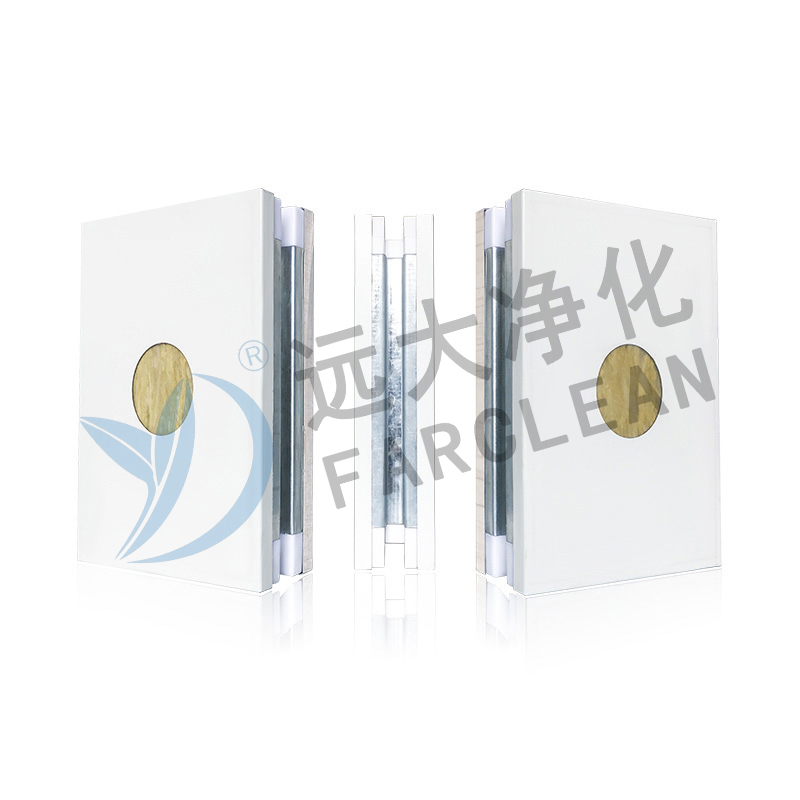

A puhdastilan sandwich-paneeli on esivalmistettu rakennuskomponentti, joka koostuu kahdesta jäykästä ulkopintalevystä, jotka on liimattu kevyeen eristävään ydinmateriaaliin. Pintalevyt on tyypillisesti valmistettu galvanoidusta teräksestä, ruostumattomasta teräksestä tai alumiinista, kun taas ydin on yleensä täytetty kivivillalla, polyuretaanilla (PU), polyisosyanuraattilla (PIR) tai kennomateriaaleilla. Tämä kolmikerroksinen "sandwich"-rakenne antaa paneelille sen nimen, ja se on erityisesti suunniteltu täyttämään puhdastilojen tiukat ympäristövalvontavaatimukset - tilat, joissa ilmassa olevat hiukkaset, lämpötila, kosteus ja paine on säädettävä tarkasti.
Toisin kuin perinteiset rakennusmenetelmät, jotka perustuvat märkätöihin, rappaukseen ja monivaiheiseen viimeistelyyn, puhdastilojen sandwich-paneelit saapuvat työmaalle valmiina, asennusvalmiina komponentteina. Niiden pinnat ovat sileät, ei-huokoiset ja kestävät mikrobien kasvua, joten ne soveltuvat luonnostaan lääkevalmistukseen, puolijohteiden valmistukseen, sairaaloiden leikkaussaleihin, elintarviketehtaisiin ja ilmailualan kokoonpanotiloihin. Hallittujen ympäristöjen kasvava kysyntä kaikilla näillä sektoreilla on yksi tärkeimmistä tekijöistä näiden paneelien kasvavan suosion takana maailmanlaajuisesti.
Asennuksen nopeus ja tehokkuus
Yksi painavimmista syistä puhdastilojen sandwich-paneelien yleistymiseen on niiden mahdollistama rakennusajan dramaattinen lyhennys. Perinteinen puhdastilojen rakentaminen tiiliä, lohkoa, kipsiä ja maalia käyttäen on peräkkäinen, moniammatillinen prosessi, joka voi kestää kuukausia. Jokaisen vaiheen tulee kovettua tai kuivua ennen kuin seuraava voi alkaa, ja puhdastilaluokituksen edellyttämän pinnan sileyden ja ilmatiiviyden saavuttaminen on sekä aikaa vievää että taidosta riippuvaa.
Sandwich-paneelit poistavat suurimman osan näistä viiveistä. Koska ne valmistetaan paikan päällä tarkkojen mittojen mukaan ja ne toimitetaan tehtaalla viimeisteltyinä, asennustiimit voivat koota seinät, katot ja väliseinät murto-osassa ajasta. Puhdastila, jonka rakentaminen perinteisillä menetelmillä saattaa kestää 16 viikkoa, voidaan usein valmistaa 6–8 viikossa paneelijärjestelmällä. Lääkeyhtiöille, jotka lanseeraavat uusia tuotteita, puolijohdevalmistajat skaalaavat kapasiteettia tai sairaaloita laajentavat kirurgisia tiloja, tämä projektitoimituksen nopeutuminen merkitsee suoraan varhaisempaa tuloa ja nopeampaa sijoitetun pääoman tuottoa.
Tärkeimmät asennuksen edut
- Kuiva rakennusprosessi ilman kovettumista tai kuivumisaikaa
- Paneelit voidaan leikata ja asentaa paikan päällä huolto- ja läpivienteihin sopivaksi
- Modulaarinen rakenne mahdollistaa useiden osien samanaikaisen asennuksen
- Vähemmän työvoimaa paikan päällä ja vähemmän erikoisammatteja tarvitaan
- Paneeleita voidaan purkaa ja siirtää, jos tilojen asettelu muuttuu
Ylivoimainen hygienia ja kontaminaatioiden hallinta
Likaantumisen hallinta on jokaisen puhdastilan perustarkoitus, ja sandwich-paneelien materiaaliominaisuudet tekevät niistä poikkeuksellisen hyvin soveltuvia tähän tehtävään. Puhdastilojen paneeleissa käytetyt teräs- tai alumiinilevyt ovat huokoisia, eli niissä ei ole bakteereja, sieniä tai hiukkasia samalla tavalla kuin maalatut kipsilevy- tai betonipinnat. Elementtien väliset liitokset on tiivistetty silikonilla tai erikoistiivisteillä poistamaan raot, joihin epäpuhtaudet voisivat kerääntyä, ja paneelijärjestelmäasennuksissa käytetyt päällystetyt sisäkulmat estävät perinteisten suorakulmaisten liitosten aiheuttamat likaloukut.
Pinnat kestävät erittäin hyvin myös aggressiivisia kemiallisia puhdistusaineita, joita käytetään lääke- ja elintarviketuotantoympäristöissä – valkaisuliuokset, isopropyylialkoholi, vetyperoksidihöyry ja muut desinfiointiaineet voidaan levittää toistuvasti vahingoittamatta paneelin pintaa tai vahingoittamatta sen eheyttä. Tämä kemikaalinkestävyys pidentää puhdastilakotelon käyttöikää ja vähentää ylläpitokustannuksia laitoksen käyttöiän aikana. ISO 5- tai GMP Grade A/B -standardien mukaisissa ympäristöissä, joissa pintahiukkasmäärät ja mikrobikontaminaatiorajat ovat erittäin tiukat, seinä- ja kattojärjestelmän hygieeninen suorituskyky ei ole valinnainen, vaan se on säädöstä.
Lämmöneristys ja energiatehokkuus
Puhdashuoneet kuluttavat valtavia määriä energiaa ylläpitääkseen tarkat lämpötila- ja kosteusolosuhteet ympäri vuorokauden. LVI-järjestelmät ISO-luokiteltuissa puhdastiloissa muodostavat usein 60-70 prosenttia laitoksen kokonaisenergiankulutuksesta. Rakennuksen vaipan lämpösuorituskyvyllä on siten suora ja merkittävä vaikutus käyttökustannuksiin. Puhdastilojen sandwich-paneelit, erityisesti ne, joissa on PIR- tai PU-vaahtoytimet, tarjoavat erinomaiset lämmöneristysarvot (U-arvot jopa 0,20 W/m²K), vähentäen merkittävästi lämmönsiirtoa seinien ja kattojen läpi ja mahdollistavat LVI-järjestelmien tehokkaamman toiminnan.
Tasaisen tilan eristyksen lisäksi hyvin asennetulla paneelijärjestelmällä saavutettava ilmatiiviys vähentää hallitsematonta ilman tunkeutumista, mikä on sekä kontaminaatioriski että energiavahingot. Jokainen puhdastiloihin tuleva hallitsematon ulkoilmakuutio on suodatettava, ilmastoitava ja paineistettava spesifikaatioiden mukaisesti – prosessi, joka kuluttaa merkittävästi energiaa. Minimoimalla ilmavuodot rakennuksen vaipan kohdalla sandwich-paneelijärjestelmät vähentävät LVI-infrastruktuurin kuormitusta ja auttavat suoraan alentamaan sähkölaskuja ja pienempää hiilijalanjälkeä laitoksen käyttöiän aikana.
Tyypilliset ydinmateriaalit ja niiden lämpöteho
| Ydinmateriaali | Lämmönjohtavuus (λ) | Ensisijainen käyttötapaus |
| Polyuretaani (PU) | 0,022–0,028 W/mK | Yleinen puhdastila, kylmävarasto |
| Polyisosyanuraatti (PIR) | 0,020–0,025 W/mK | Korkea lämpöteho, paloturvallinen |
| Kivivilla (mineraalivilla) | 0,033–0,040 W/mK | Ensisijaiset palonkestävyysympäristöt |
| hunajakenno (alumiini) | Muuttuva | Erittäin kevyet ilmailun puhdastilat |
Paloturvallisuus ja säännöstenmukaisuus
Puhdastilojen rakentamista koskevat sääntelykehykset – mukaan lukien FDA:n ja EMA:n GMP-ohjeet, ISO 14644 -standardit ja paikalliset rakennusmääräykset – asettavat tiukat vaatimukset valvotuissa ympäristöissä käytettäville materiaaleille. Palonkestävyys on yksi näistä vaatimuksista kriittisimmistä. Kivivilla- ja PIR-sydänelementeillä on luokka A tai vastaava paloluokitus, mikä tarkoittaa, että ne eivät edistä liekin leviämistä ja säilyttävät rakenteellisen eheyden tietyn ajan tulipalon aikana, mikä mahdollistaa turvallisen evakuoinnin ja rajoittaa vaurioita viereisille alueille.
Valmistajien kyky toimittaa sertifioituja testitietoja paneeleistaan – paloreaktion, liekin pintalevityksen, savun muodostumisen ja rakenteellisen suorituskyvyn kuormituksen alaisena – yksinkertaistaa puhdastilojen käyttäjien hyväksymisprosessia. Sen sijaan, että luottaisivat paikan päällä levitettyihin pintakäsittelyihin, joiden suorituskyky riippuu sovelluksen laadusta ja huollosta, paneelijärjestelmät tarjoavat tehtaalla valvottua, riippumattomasti testattua suorituskykyä, joka voidaan dokumentoida ja esittää viranomaistarkastajien luottavaisin mielin. Tätä jäljitettävyyttä arvostavat yhä enemmän lääkeyhtiöt, jotka toimivat 21 CFR Part 211:n ja vastaavien laatujärjestelmämääräysten mukaisesti.
Joustavuus ja tulevaisuudenkestävyys
Biotieteille, puolijohdeteollisuudelle ja edistyneelle valmistusteollisuudelle on ominaista nopea teknologinen muutos. Tuotantoprosessit kehittyvät, tuotelinjat muuttuvat ja säädösvaatimukset päivittyvät. Perinteisellä kiinteällä rakenteella rakennettu puhdastilatila voi vanhentua toiminnallisesti ennen rakenteellisen käyttöikänsä loppua, mikä edellyttää kalliita ja häiritseviä korjaustöjä sen mukauttamiseksi uusiin prosesseihin tai luokitusvaatimuksiin.
Puhdastilojen sandwich-paneelijärjestelmät tarjoavat perustavanlaatuisen erilaisen lähestymistavan laitoksen pitkäikäisyyteen. Koska paneelit on kiinnitetty mekaanisesti laastilla tai rappauksella, ne voidaan purkaa, konfiguroida ja koota uudelleen käyttövaatimusten muuttuessa. Seiniä voidaan siirtää tilojen kokoa varten, tehdä lisäläpivientejä palveluita varten ja uusia paneeliosia voidaan integroida olemassa oleviin järjestelmiin ilman, että koko koteloa puretaan. Tämä mukautumiskyky pidentää merkittävästi investoinnin käyttöikää ja alentaa kokonaiskustannuksia laitoksen 20–30 vuoden elinkaaren aikana.
Skenaariot, joissa uudelleenkonfiguroitavuus tuo lisäarvoa
- Tuotantokapasiteetin laajentaminen jakamalla tai laajentamalla olemassa olevia puhdastilavyöhykkeitä
- Päivitys korkeampaan ISO-luokitukseen ilman täydellistä laitoksen jälleenrakennusta
- Väliaikaisten tai vuokrattujen puhdastilojen siirtäminen uusiin kohteisiin
- Huoneiden asettelujen mukauttaminen, kun uusia valmistuslaitteita asennetaan
- Reagoi tuotelinjan tai sääntely-ympäristön muutoksiin
Kustannustehokkuus projektin koko elinkaaren ajan
Puhdastilojen sandwich-paneelijärjestelmän kustannuksia arvioitaessa on tärkeää ottaa huomioon koko elinkaari pelkän materiaalihinnan sijaan. Vertailukelpoisin perustein paneelijärjestelmän asennuskustannukset voivat olla verrattavissa tai hieman korkeammat kuin perinteisessä märkärakenteessa. Kuitenkin projektin jokaisessa myöhemmässä vaiheessa saavutettavat säästöt – vähemmän työvoimaa, nopeampi käyttöönotto, pienempi energiankulutus, pienemmät ylläpitokustannukset ja viivästyneet vaihtokustannukset – tekevät paneelijärjestelmistä jatkuvasti edullisemman valinnan, kun niitä arvioidaan 10–20 vuoden toimintajaksolla.
Rakennusjätteen vähentäminen on myös taloudellisesti merkittävää. Perinteinen puhdastilarakentaminen tuottaa huomattavia määriä sekajätettä – kipsilevyjä, pakkauksia, kemikaalisäiliöitä ja saastuneita materiaaleja –, joka on hävitettävä omakustannushintaan. Paneelijärjestelmät tuottavat paljon vähemmän jätettä, ja leikatut osat ovat usein uudelleenkäytettävissä ja pakkaukset paremmin hallittavissa. Markkinoilla, joilla kaatopaikka- ja ongelmajätteiden hävittämiskustannukset ovat korkeat, tämä jätteen syntymisen väheneminen tarjoaa mitattavissa olevan taloudellisen hyödyn ympäristön ohella.
Kasvavan kysynnän alakohtaiset tekijät
Puhdastilojen sandwich-paneelien kasvava globaali kysyntä ei johdu yhdestä tekijästä, vaan useiden toimialojen samanaikaisista suuntauksista. Lääketeollisuudessa biologisten aineiden valmistuksen sekä solu- ja geeniterapian tuotannon laajentaminen vaatii puhdastiloja, jotka täyttävät GMP:n A- ja B-luokitukset, mikä lisää kysyntää tehokkaimmille paneelijärjestelmille. Puolijohteissa sirujen miniatyrisoinnin armoton eteneminen vaatii yhä puhtaampia valmistusympäristöjä, mikä ajaa tuotantolaitokset kohti ISO Class 3 ja 4 -standardeja, joissa jokainen materiaalipinta on optimoitava hiukkasten hallintaa varten.
Elintarvikkeiden ja juomien jalostuksessa kiristyvät hygieniamääräykset ja kuluttajien odotukset tuoteturvallisuudesta pakottavat valmistajat päivittämään tilat standardien mukaisiksi, jotka sandwich-paneelirakentaminen voi luotettavasti täyttää. Terveydenhuollossa sairaalainfrastruktuurin pandemian jälkeinen laajentuminen ja modulaaristen leikkaussaliratkaisujen kasvu ovat luoneet vahvan kysynnän nopeasti rakennetuille, validoiduille puhdastilakoteloille. Kaikilla näillä aloilla puhdastilojen sandwich-paneelien tuottaman suorituskyvyn, nopeuden, vaatimustenmukaisuuden ja kustannustehokkuuden yhdistelmä on osoittautunut juuri markkinoiden tarpeeksi – juuri siksi niiden suosio jatkaa kasvuaan.
