Mikä tekee liikenneovesta oikean valinnan kiinteistösi?

Vilkkaissa teollisuus- ja kaupallisissa tiloissa vyöhykkeiden väliset oviaukot näkevät jatkuvaa liikennettä – trukkeja, lavanostikkeja, kärryjä ja jalankulkijoita, jotka kulkevat läpi kymmeniä tai satoja kertoja vuorossa. Tavallisia saranoituja tai liukuovia ei ole suunniteltu tällaiseen toistuvaan, usein voimakkaaseen kosketukseen. Ne sitoutuvat, halkeilevat, menettävät kohdistuksen ja lopulta epäonnistuvat aiheuttaen turvallisuusriskejä ja ylläpitokustannuksia, jotka kertyvät nopeasti. Liikenteen törmäysovi Ne on suunniteltu erityisesti tätä ympäristöä varten: ne vaimentavat iskuja, palaavat automaattisesti asentoonsa ja jatkavat toimintaansa tuhansien päivittäisten jaksojen ajan ilman perinteisten ovien asteittaista heikkenemistä. Sen ymmärtäminen, kuinka ne toimivat, missä ne toimivat parhaiten ja mitkä tekniset tiedot vaikuttavat valintapäätökseen, on olennaista kaikille laitoksen johtajille tai hankintaasiantuntijoille, jotka arvioivat tätä teollisuuslaitteistoluokkaa.

Mikä määrittelee liikenteen törmäysoven

Liikenteen törmäysovi – jota kutsutaan myös kääntöoveksi, kaksitoimiseksi oveksi tai teollisuusiskuoveksi – on ovipaneeli, joka on asennettu jousikuormitteiseen tai hydrauliseen kääntömekanismiin, joka mahdollistaa sen heilumisen vapaasti molempiin suuntiin ja palautumisen automaattisesti kiinni-asentoon jokaisen käyttökerran jälkeen. Määrittelevä ominaisuus, joka erottaa törmäysovet tavallisista kääntöovista, on niiden kyky vaimentaa suoraa kosketusta ajoneuvoista, kärryistä tai laitteista ilman vaurioita. Tämä saavutetaan yhdistämällä joustavia paneelimateriaaleja, energiaa vaimentavia saranajärjestelmiä ja rakennesuunnitelmia, jotka jakavat iskuvoimat paneelin yli sen sijaan, että ne keskitettäisiin yhteen pisteeseen.

Itsesulkeutuva toiminta on mekaanisesti kriittinen, koska se ylläpitää vyöhykkeiden välistä eroa - lämpötila, pöly, melu tai saastuminen - vierekkäisten alueiden välillä ilman, että se vaatii mitään toimenpiteitä läpi kulkevalta henkilöltä tai ajoneuvolta. Toisin kuin automaattiset sähkökäyttöiset ovet, jotka vaativat antureita, toimilaitteita ja sähköinfrastruktuuria, liikenteen törmäysovet ovat täysin passiivisia mekaanisia järjestelmiä. Ne avautuvat työnnettäessä, sulkeutuvat, kun ne vapautetaan, eivätkä vaadi virtalähdettä toimiakseen. Tämä yksinkertaisuus näkyy suoraan luotettavuudessa: ei ole sähköjärjestelmää, joka epäonnistuu, ei anturia, joka lukee väärin, eikä ohjauskorttia, jota ohjelmoida tai ylläpitää.

Kuinka kääntö- ja palautusmekanismi toimii

Liikenteen törmäysoven suorituskyky riippuu pohjimmiltaan sen kääntömekanismin laadusta ja suunnittelusta. Kaupallisissa ja teollisissa sovelluksissa käytetään kahta päätyyppiä, joilla kullakin on erilaiset suorituskykyominaisuudet, jotka sopivat erilaisiin liikenteen intensiteettiin ja iskukuormitukseen.

Jousikuormitetut kääntömekanismit

Jousikuormitetut nivelet ovat yleisin mekanismi liikenteen törmäysovissa kevyisiin ja keskisuuriin sovelluksiin. Vääntöjousi tai kierrejousi varastoi energiaa ovipaneelin avautuessa ja vapauttaa tämän energian ajaakseen paneelin takaisin suljettuun asentoon. Jousen kireys on tyypillisesti säädettävissä – voimakkaampi kireys tuottaa nopeamman sulkeutumisen ja paremman tuulenpaineen vastuksen, kun taas kevyempi jännitys vähentää oven avaamiseen tarvittavaa voimaa, millä on merkitystä sovelluksissa, joissa jalankulkijoiden tai kevyiden kärryjen täytyy kulkea läpi ilman vaikeuksia. Jousimekanismit ovat mekaanisesti yksinkertaisia, halpoja vaihtaa kuluneena, ja ne toimivat luotettavasti laajalla lämpötila-alueella, joten ne sopivat kylmävarastojen sisäänkäyntiin, elintarvikkeiden käsittelyalueisiin ja ulkona vierekkäisiin vyöhykkeisiin, joissa äärimmäiset lämpötilat ovat tekijä.

Hydraulisesti vaimennetut kääntömekanismit

Hydraulisissa kääntömekanismeissa yhdistyvät jousen palautusvoima ja hydraulinen vaimennin, joka ohjaa sulkemisnopeutta ja estää ovea paiskamasta kiinni kovan törmäyksen jälkeen tai vilkkaassa liikenteessä, jossa nopea pyöräily voi saada palaavan paneelin osumaan vastaantulevaan henkilöön tai ajoneuvoon. Pelti imee kineettistä energiaa sulkemisiskun aikana ja vapauttaa sen vähitellen tuottaen hallitun ja tasaisen sulkemisnopeuden riippumatta siitä, kuinka kovaa ovea työnnettiin auki. Hydrauliset mekanismit ovat raskaampia ja kalliimpia kuin jousilla varustetut nivelet, mutta ne ovat oikea spesifikaatio korkean työkierron sovelluksiin, raskaisiin paneelien painoihin ja tilanteisiin, joissa oven paiskautuminen aiheuttaisi turvallisuus- tai meluongelmia.

Paneelimateriaalit ja niiden suorituskyvyn kompromissit

Paneelimateriaali on näkyvin erottaja liikenteeseen vaikuttavien ovituotteiden ja niiden spesifikaatioiden välillä, jotka vaikuttavat eniten käyttöikään, huoltovaatimuksiin ja soveltuvuuteen tiettyihin ympäristöihin. Jokaisella materiaalilla on vahvuuksia ja rajoituksia, jotka tekevät siitä sopivan joihinkin sovelluksiin ja sopimattomiin muihin.

• Polyeteeni (PE/HDPE-paneelit): Tiheyspolyeteeni on yleisimmin käytetty paneelimateriaali teollisuuden liikenteen törmäysovissa. Se on iskunkestävä, kemiallisesti inertti, helppo puhdistaa ja saatavilla elintarvikelaatuisissa koostumuksissa, jotka täyttävät USDA:n ja FDA:n elintarvikejalostusympäristöjä koskevat vaatimukset. PE-paneelit eivät ime kosteutta, kestävät useimpia puhdistuskemikaaleja ja desinfiointiaineita ja kestävät toistuvan trukin kosketuksen halkeilematta tai halkeilematta. Niiden rajoitteena on jäykkyys – erittäin suuret PE-paneelit voivat taipua liikaa leveissä aukoissa, ja ne tarjoavat rajallisen lämmöneristyksen verrattuna vaahtoydinvaihtoehtoihin.
• PVC-paneelit: PVC (polyvinyylikloridi) -paneelit ovat kevyempiä kuin PE, ja ne voidaan muotoilla läpinäkyviksi tai läpikuultaviksi, mikä tarjoaa näkyvyyden oven läpi – tärkeä turvallisuusominaisuus vilkkaasti liikennöidyillä alueilla, joilla jalankulkijat ja trukit jakavat kulkureittejä. PVC-iskuovia käytetään yleisesti elintarvikkeiden vähittäiskaupassa, kylmävarastojen eteisalueilla ja lääketuotantoalueilla, joissa viereisten tilojen visuaalinen seuranta on etusijalla. PVC muuttuu hauraaksi matalissa lämpötiloissa, joten sitä ei suositella pikapakastin- tai pakkassovelluksiin ilman kylmälaatuista koostumusta.
• Vaahtoydineristetyt paneelit: Sovelluksissa, joissa lämpöerotus on ensisijainen vaatimus – esimerkiksi kylmävaraston ja lastauslaiturin välinen raja – teräs- tai alumiinipinnalla varustetut vaahtomuovipaneelit tarjoavat huomattavasti paremman lämmönkestävyyden (R-arvot R-8 - R-20 paksuudesta riippuen) kuin kiinteät muovipaneelit. Vaahtomuoviydin lisää myös akustista vaimennusta, mikä vähentää melun siirtymistä vyöhykkeiden välillä. Nämä paneelit ovat raskaampia kuin kiinteät muoviset vaihtoehdot ja vaativat kestävämpiä kääntömekanismeja ylimääräisen painon käsittelemiseksi tuhansien päivittäisten jaksojen aikana.

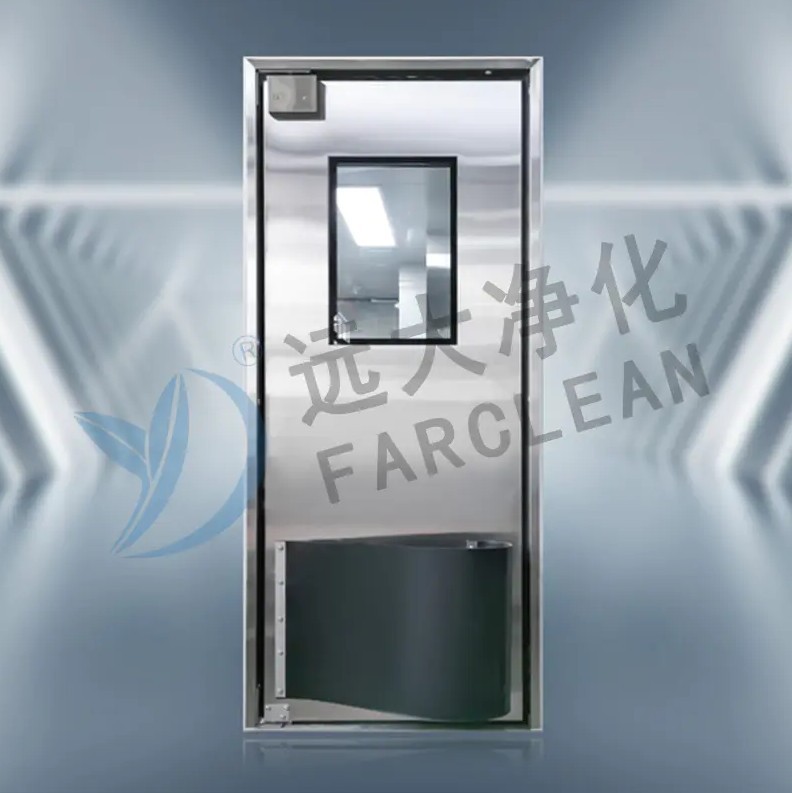

• Ruostumattomasta teräksestä valmistetut paneelit: Ruostumattomasta teräksestä valmistetut liikenne-iskuovet on tarkoitettu sovelluksiin, jotka vaativat maksimaalista hygieniaa, kemikaalien kestävyyttä ja kestävyyttä – farmaseuttiset puhdastilat, korkeapainepesurille alttiit elintarvikkeiden käsittelytilat ja kemikaalien käsittelytilat. Ruostumattomat paneelit ovat kestävin saatavilla oleva vaihtoehto, kestävät käytännössä kaikkia teollisuuden puhdistusaineita ja desinfiointiaineita, ja niiden puhtaus on helppo tarkastaa. Ne ovat huomattavasti raskaampia ja kalliimpia kuin muovivaihtoehdot, ja ne johtavat kylmää tehokkaasti, mikä voi olla haittana lämpötilaherkillä alueilla.

Tyypillisiä sovelluksia eri toimialoilla

Liikenteen törmäysovia käytetään erittäin erilaisissa teollisuus- ja kaupallisissa ympäristöissä. Yhdistävä tekijä kaikissa sovelluksissa on tarve ovelle, joka käsittelee korkeataajuisen, usein voimakkaan läpikulun säilyttäen samalla vyöhykkeiden välisen eron ja vaatii vain vähän huoltoa.

Tärkeimmät tiedot, jotka on arvioitava valinnan aikana

Liikenne-oven valinta edellyttää, että oven mekaaniset ja materiaalitiedot sovitetaan todellisiin aukon olosuhteisiin – ei pelkästään hinnan tai merkin perusteella. Useat erittelyparametrit ovat kriittisiä oikean valinnan tekemiseksi.

Oven leveys ja paneelikokoonpano

Liikenne-iskuovet ovat saatavilla yksipaneelisina (yksi paneeli kattaa koko aukon leveyden) tai kaksoispaneelina (kaksi paneelia kohtaavat keskellä, kumpikin peittää puolet aukon leveydestä). Yksiosaiset ovet ovat yksinkertaisempia ja luovat puhtaamman tiivistyksen kehälle, mutta ne ovat epäkäytännöllisiä noin 1 500 mm:n leveydeltä, koska paneelin hitaus ja rakenteelliset vaatimukset ovat liian suuria. Kaksoispaneeliovet ovat vakiokokoonpano leveille aukkoille – erityisesti trukkien käytäville, jotka yleensä vaativat 2 500–4 000 mm:n vapaat aukot – koska jokaisen paneelin tarvitsee kääntyä vain puolet aukosta läpikulkua varten. Kaksoispaneelien välinen kohtausreuna on varustettava joustavalla tiivisteellä, jotta vyöhykeerotustoiminto säilyy oven ollessa kiinni.

Näköpaneelit ja turvalasit

Näköpaneelit – läpinäkymättömään ovipaneeliin rakennetut läpinäkyvät ikkunat – ovat kriittinen turvallisuusominaisuus missä tahansa paikassa, jossa jalankulkijat ja ajoneuvoliikenne jakavat saman oviaukon. Liikenteen törmäysovea yhdeltä puolelta lähestyvä työntekijä ei näe toiselta puolelta tulevaa trukkia ilman näköpaneelia, mikä luo törmäysriskin kynnykselle. Näköpaneelit valmistetaan tyypillisesti polykarbonaatista tai karkaistusta lasista, sijoitetaan silmien korkeudelle (noin 1 200–1 600 mm lattiatasosta) ja mitoitetaan siten, että ne tarjoavat riittävän näkölinjan koko aukon leveydelle. Sovelluksissa, joissa trukin kuljettajat istuvat eri korkeuksilla, korkeampi näköpaneeli, joka ulottuu noin 900 mm:stä 1 800 mm:iin, tarjoaa paremman peiton. Näköpaneelien on oltava iskunkestäviä – tavallinen lasi ei ole hyväksyttävä korvike – ja niiden tulee olla vaihdettavissa ovipaneelista riippumatta iskuvaurioiden korjauskustannusten minimoimiseksi.

Kehätiiviste ja pohjatiiviste

Liikenteen törmäysoven tehokkuus lämpötilaerotuksen, pölynhallinnan tai likaantumisesteiden ylläpitämisessä ei riipu pelkästään paneelin materiaalista, vaan myös ulkoreunan tiivistyksen laadusta ja suunnittelusta. Paneelin ylä- ja sivureunojen tulee koskettaa oven karmiin asennettuja joustavia harja- tai polttimotiivisteitä, kun ovi on kiinni. Alareuna on erityinen haaste: oven tulee heilua vapaasti ilman, että se vetää lattiaa (mikä nopeuttaisi nivelen kulumista ja vaikeuttaisi oven avaamista), minimoiden samalla paneelin alareunan ja lattiapinnan välinen rako. Joustavat pohjatiivisteet – joko kumipäällysteinen pyyhin tai paneelin alareunaan asennettu harjatiiviste – tarjoavat parhaan kompromissin, säilyttäen lähes jatkuvan tiivistyksen lattiaa vasten oven ollessa suljettuna aiheuttamatta vastusta käännösjakson aikana.

Asennusta koskevat näkökohdat ja kehysvaatimukset

Liikenne-iskuovi on vain niin luotettava kuin sen asennus. Oven karmin on oltava rakenteellisesti riittävä kestämään tuhansien päivittäisten törmäysjaksojen aiheuttamia toistuvia dynaamisia kuormituksia – kuormituksen alaisena taipuva kehys saa nivelen kohdistuksen siirtymään ajan myötä, mikä aiheuttaa takertumista, epätasaista sulkeutumista ja kiihtynyttä kääntömekanismin kulumista. Kivi- tai betoniaukkoja varten rakenneaukkoon hitsattu tai ankkuroitu teräksinen apurunko antaa vaaditun jäykkyyden. Metallipalkeissa väliseinissä kehys on vahvistettava täyskorkeilla teräsnastoilla ja vaakasuoralla estolla, jotta saadaan aikaan jäykkä nivelkiinnityskohta.

Pivot-korkeus on määritys, joka joskus jätetään huomiotta suunnittelun aikana. Useimmat liikenneiskuovet kiinnittävät nivelen lattiatasolle (alatappi) ja paneelin tai ovenkarmin yläosaan (ylätappi) siten, että paneelin paino kantaa alempi kääntölaakeri. Raskaiden paneelien – vaahtomuovieristeiset ovet tai ruostumattomasta teräksestä valmistetut paneelit, joiden korkeus on yli noin 1 800 mm – pohjalaakerin on oltava mitoitettu koko paneelin painolle sekä iskun aiheuttamalle lisädynaamiselle kuormitukselle, joka voi hetkellisesti moninkertaistaa staattisen kuormituksen kertoimella kahdesta kolmeen. Alimittaisen pohjalaakerin määrittäminen raskaaseen paneelioveen on yleinen syy nivelen ennenaikaiseen epäonnistumiseen, ja se on täysin vältettävissä varmistamalla laakerin kuormitus suhteessa lasketun paneelin painoon ja odotettavissa olevaan törmäysvakavuuteen.

Huoltovaatimukset ja odotettu käyttöikä

Yksi vahvimmista argumenteista liikenteelle vaikuttavien ovien puolesta moottorikäyttöisten vaihtoehtojen sijaan on niiden vähäinen huoltotarve. Ei ole huollettavia moottoreita, kalibroitavia antureita eikä päivitettäviä ohjausjärjestelmiä. Hyvin määritellyn liikenteen törmäysoven huolto-ohjelma koostuu pienestä määrästä rutiinitehtäviä, jotka tyypillisesti voidaan suorittaa omalla huoltohenkilöstöllä ilman erikoiskoulutusta tai työkaluja.

• Pivot voitelu: Jousi- ja hydrauliset kääntömekanismit vaativat säännöllistä voitelua – tyypillisesti kolmen tai kuuden kuukauden välein korkean syklin sovelluksissa – laakerien kulumisen estämiseksi ja tasaisen sulkemisnopeuden ylläpitämiseksi. Voiteluaineen tyypin on oltava yhteensopiva kääntömekanismin materiaalin ja käyttölämpötila-alueen kanssa; elintarvikelaatuisia voiteluaineita tarvitaan elintarvikkeiden jalostusympäristöissä.
• Jousen kireyden säätö: Ajan myötä vääntöjouset löystyvät hieman ja oven sulkeutumisnopeus ja -voima vähenevät. Useimmat jousen kääntömekanismit sisältävät säätömekanismin, joka mahdollistaa jousen esijännityksen lisäämisen jousta vaihtamatta, mikä palauttaa alkuperäisen sulkemiskyvyn.
• Tiivisteen tarkastus ja vaihto: Kehä- ja pohjatiivisteet kuluvat toistuvissa kosketuksissa, ja ne tulee tarkastaa neljännesvuosittain vilkkaassa liikenteessä. Kuluneet tiivisteet vaarantavat oven vyöhykeerottelutoiminnon, ja ne on vaihdettava ennen kuin ne epäonnistuvat kokonaan – vaihtotiivistenauhat ovat edullisia ja helppoja asentaa.
• Näköpaneelin vaihto: Polykarbonaattiset näköpaneelit naarmuuntuvat ajan myötä ja muuttuvat lopulta liian läpinäkymättömiksi tarjoamaan riittävät näkölinjat. Paneelien vaihto kahden-neljän vuoden välein on tyypillistä trukkien liikenneympäristöissä, ja paneelien vaihtokustannukset tulee ottaa huomioon kokonaiskustannuksissa verrattuna vaihtoehtoisiin ovityyppeihin.

Oikein määritelty ja huollettu liikenne-iskuovi keskiraskaassa teollisessa sovelluksessa voi kestää kymmenestä viiteentoista vuotta ennen kuin suuri komponentti on vaihdettava. Erittäin nopean syklin sovelluksissa – kiireisessä jakelukeskuksessa, joka käsittelee satoja trukin ajoja vuorossa – kääntömekanismin vaihto 5–7 vuoden välein on realistisempi odotus, mutta kokonaisomistuskustannukset ovat huomattavasti alhaisemmat kuin sähkökäyttöisten ovien vaihtoehdot, kun sähköhuollon, anturin vaihdon ja ohjausjärjestelmän päivitysten eliminointi otetaan huomioon vertailussa.
