Miksi Clean Room Sandwich -paneelit ovat ensisijainen seinä- ja kattoratkaisu valvotuissa ympäristöissä?

Mikä on puhtaan huoneen sandwich-paneeli?

A puhdastilan sandwich-paneeli on esivalmistettu, monikerroksinen rakennuspaneeli, joka on suunniteltu erityisesti käytettäväksi valvotuissa ympäristöissä, joissa ilman kontaminaatio, lämpötilan stabiilisuus, hygienia ja rakenteellinen eheys on säilytettävä tiukkojen standardien mukaisesti. Paneeli koostuu kahdesta jäykästä ulkopintalevystä - tyypillisesti galvanoidusta teräksestä, ruostumattomasta teräksestä tai alumiinista - jotka on liitetty eristävään ydinmateriaaliin, joka tarjoaa lämpösuorituskyvyn, akustisen vaimennuksen ja rakenteellisen jäykkyyden yhdessä komposiittielementissä. Tuloksena on itsekantava seinä-, katto- tai väliseinäjärjestelmä, joka voidaan asentaa nopeasti ja konfiguroida uudelleen tilojen vaatimusten muuttuessa tinkimättä toimivan puhdastilan määrittävistä ympäristösäädöistä.

Puhdastila-sandwich-paneelin erottaa tavallisista arkkitehtonisista sandwich-paneeleista tarkkuus, jolla jokainen materiaali, liitos, viimeistely ja mittatoleranssi määritellään ja valvotaan. Puhdashuoneympäristössä – riippumatta siitä, onko se luokiteltu ISO 1–ISO 9 -standardin ISO 14644 mukaisesti tai GMP-luokkiin A–D lääkealan sääntelyelinten edellyttämällä tavalla – rakennuksen vaippa ei ole pelkästään rakenteellinen. Se on aktiivinen osa kontaminaation valvontajärjestelmää. Jokaisen pinnan tulee vastustaa mikrobien kasvua, poistaa hiukkasia, kestää toistuvaa kemiallista puhdistusta ja säilyttää mittojen vakaus positiivisten paine-erojen alla, jotka estävät epäpuhtauksien sisäänpääsyn. Teollisuus- tai liikerakennuksiin suunnitellut vakiorakennuspaneelit eivät täytä näitä vaatimuksia, minkä vuoksi puhdastila-sandwich-paneeli on olemassa erillisenä tuotekategoriana.

Ainutlaatuinen monikerroksinen rakenne, joka erottaa nämä paneelit toisistaan

Puhdastilojen sandwich-paneelin ominaisuus on sen komposiittirakenne, joka yhdistää useita suorituskykytoimintoja yhdeksi paneelipaksuudeksi, joka on tyypillisesti 50–150 mm. Jokaisella paneelin kerroksella on tietty joukko ominaisuuksia, ja kerrosten välinen vuorovaikutus on suunniteltu tuottamaan yhdistetty suorituskykyprofiili, jota mikään yksittäinen materiaali ei pysty saavuttamaan yksinään.

Ulkopintalevyt

Sisä- ja ulkopintalevyt muodostavat paneelin näkyvät ja toiminnalliset pinnat. Puhdashuonesovelluksissa ne valmistetaan yleisimmin esimaalatusta galvanoidusta teräksestä, jossa on polyesteri-, epoksi- tai PVDF-pinnoite, joka on levitetty huoneen puoleiselle pinnalle. Pinnoitejärjestelmän on oltava ei-huokoinen, kemiallisesti kestävä ja kestettävä toistuvaa puhdistusta isopropyylialkoholilla, vetyperoksidihöyryllä, natriumhypokloriitilla ja muilla aggressiivisilla desinfiointiaineilla, joita käytetään lääke- ja puolijohteiden valmistusympäristöissä. Ruostumattomasta teräksestä valmistetut päällysteet – tyypillisesti luokka 304 tai 316L – on tarkoitettu vaativimpiin sovelluksiin, kuten aseptisiin lääketuotantotiloihin tai elintarviketeollisuuden puhdastiloihin, joissa vaaditaan erinomaista korroosionkestävyyttä ja kykyä sähkökiillottaa lähes peilipintaiseksi. Alumiinipäällysteitä käytetään, kun painon vähentäminen on etusijalla korroosionkestävyydestä tinkimättä.

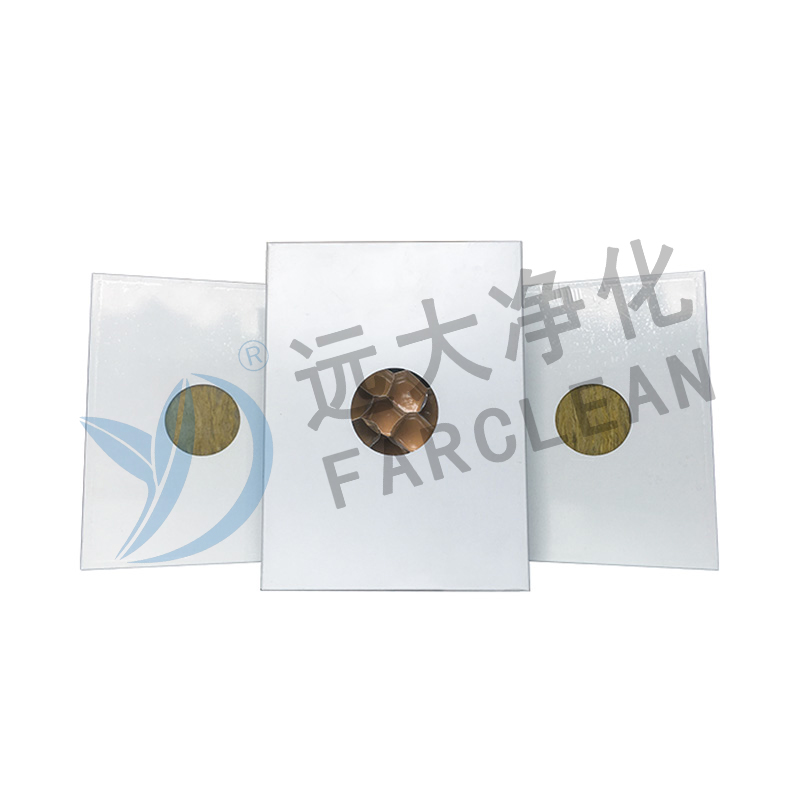

Eristävät ydinmateriaalit

Ydinmateriaali sijaitsee paneelin keskialueella ja vastaa lämmöneristyksestä, akustisesta suorituskyvystä, palonkestävyydestä ja merkittävästä osasta paneelin rakenteellista jäykkyyttä. Puhdastilojen sandwich-paneeleita valmistetaan useista ydintyypeistä, joista jokainen sopii eri suorituskykyprioriteettiin. Mineraalivillasydämet (kivivilla) tarjoavat erinomaisen palonkestävyyden – saavuttavat palamattomien materiaalien EN 13501-1 mukaiset luokitukset – ja ne määritetään lääkelaitoksissa ja sairaaloissa, joissa paloturvallisuusmääräykset ovat tiukimmat. Polyuretaani (PUR) ja polyisosyanuraatti (PIR) vaahtomuoviytimet tarjoavat erinomaiset lämmöneristysarvot (pienemmät lambda-kertoimet) samalla paneelin paksuudella, mikä tekee niistä ensisijaisen vaihtoehdon, kun energiatehokkuus ja lämpötilan säätötarkkuus ovat ensisijaiset tekijät. Hunajakennoalumiini- tai paperiytimet tarjoavat poikkeuksellisen lujuus-painosuhteen kattopaneeleille, joissa vaaditaan rakenteellista kantavuutta lisäämättä tukirakenteeseen liiallista painoa.

Ilmatiiviys ja paineen eheys: kriittinen erottaja

Yksi teknisesti vaativimmista vaatimuksista puhdastilarakennuksen vaipalle on ilmatiiviys. Puhtaat huoneet pidetään positiivisessa ilmanpaineessa suhteessa vierekkäisiin vähemmän hallittuihin tiloihin, mikä luo paine-eron, joka yrittää jatkuvasti pakottaa ilmaa – ja sen mukanaan tuomia epäpuhtauksia – ulos minkä tahansa vaipan aukon, liitoksen tai tunkeutumisen kautta. Jos paneelijärjestelmä sallii ilmavuodon, paine-ero vaarantuu ja saastumisen hallintastrategia epäonnistuu riippumatta siitä, kuinka tehokas LVI- ja suodatusjärjestelmä on.

Puhdastilojen sandwich-paneelit täyttävät tämän vaatimuksen tarkasti suunnitellun lukitusliitosjärjestelmän avulla. Paneelit yhdistyvät toisiinsa ja rakenteellisiin runko-osiin pontti- ja ura- tai nokka-lukkoliitoksilla, jotka on tiivistetty jatkuvatoimisilla asennuksen aikana levitetyillä tiivisteaineilla - tyypillisesti silikoni- tai polyuretaanipohjaisilla -. Liitoksen geometria on suunniteltu sopimaan lämpölaajenemiseen ja pieniin rakenteellisiin liikkeisiin tiivistettä rikkomatta, jolloin ilmatiiviys säilyy laitoksen koko käyttöiän ajan. Sisäiset kulmaliitokset, katon ja seinän liitokset ja palveluiden läpiviennit – sähköputket, putkistot, LVI-kanavat – edellyttävät kaikki tarkoitukseen suunniteltuja koristeosia ja tiivistejärjestelmiä, jotka ylläpitävät kuoren paineen eheyttä jokaisessa siirtymäkohdassa.

Ilmavuototestaus asennuksen jälkeen EN 13829:ään tai vastaaviin standardeihin perustuvilla paineistusmenetelmillä on vakiokäytäntö farmaseuttisten ja puolijohteiden puhdastilojen käyttöönotossa, jotta varmistetaan, että valmiiksi rakennettu vaippa täyttää määritellyn ilmatiiviysluokan ennen toiminnan validoinnin aloittamista. Hyvämaineisten valmistajien puhdastilojen sandwich-paneelijärjestelmät on suunniteltu ja testattu saavuttamaan alhaisimmat saatavilla olevat vuotoluokitukset näiden standardien mukaisesti.

Hygieeninen pintasuunnittelu ja hiukkasten irtoamisen esto

Puhdastila-sandwich-paneelin pintaominaisuudet on suunniteltu sellaisella spesifisyydellä, jolla ei ole rinnakkaisuutta tavallisissa rakennustuotteissa. Jokainen suunnittelupäätös – paneelin pinnan pinnoitekemiasta liitoksen profiiliin – tehdään tavoitteena minimoida hiukkasten muodostuminen, estää mikrobien kolonisaatio ja helpottaa tehokasta puhdistusta ja desinfiointia.

• Sileät, ei-huokoiset pinnat: Puhdastilapaneelin huonepinnan pinnan karheuden tulee olla riittävän alhainen estämään hiukkasten juuttuminen ja biokalvon muodostuminen. Pinnoitettujen teräslevyjen pinnan karheusarvot ovat tyypillisesti Ra 0,8 µm tai paremmat, kun taas sähkökiillotettu ruostumaton teräs voi saavuttaa Ra 0,2 µm. Nämä sileät pinnat mahdollistavat desinfiointiaineliuosten tasaisen kosketuksen koko pinnan kanssa puhdistusjaksojen aikana, eivätkä jätä mikroskooppisia syvennyksiä, joihin mikro-organismit voivat suojautua.
• Peitetyt sisäkulmat: Suorakulmaisia sisäkulmia seinien ja lattioiden sekä seinien ja kattojen välillä on mahdotonta puhdistaa perusteellisesti, ja ne keräävät hiukkasia kuolleille alueille, jotka on suojattu ilmavirralta. Puhdastilojen sandwich-paneelijärjestelmät sisältävät valmiiksi muotoiltuja päällystettyjä kulmaosia – tyypillisesti 50–100 mm:n säteellä –, jotka eliminoivat terävät sisäkulmat kaikkialta laitoksesta, jolloin puhdistuslaitteet pääsevät jokaiselle pinnalle keskeytyksettä.
• Tasoituspaneelien pinnat ja upotetut kiinnikkeet: Ulkonevat kiinnikkeet, paljaat ruuvinpäät ja pinnan epäjatkuvuudet aiheuttavat turbulenssia laminaarisissa ilmavirtauskuvioissa, joita puhdastilat käyttävät hiukkasten lakaisemiseen pois kriittisiltä työalueilta. Puhdastilojen paneelit kiinnitetään piilotetuilla tai upotetuilla kiinnitysjärjestelmillä, jotka säilyttävät tasaisen, katkeamattoman paneelipinnan säilyttäen ennustettavat ilmavirtauskuviot, joista saastumisen hallinta riippuu.
• Pinnoitteiden kemiallinen kestävyys: Pintapinnoitteen on kestettävä hajoamista – mukaan lukien rakkuloiden muodostuminen, liituutuminen ja värinmuutos – kun se altistetaan kaikille laitoksessa käytetyille puhdistus- ja desinfiointiaineille sen käyttöiän ajan. PVDF-pinnoitteet tarjoavat laajimman kemiallisen kestävyyden spektrin ja pisimmän käyttöiän, joten ne ovat suosituimmat tilat aggressiivisilla puhdistusprotokollalla.

Clean Room Sandwich -paneeliydintyyppien vertailu

Oikean ydinmateriaalin valinta on yksi tärkeimmistä päätöksistä puhdastilapaneelien määrittelyssä. Seuraavassa taulukossa on jäsennelty vertailu tärkeimmistä ydinvaihtoehdoista, jotka tukevat tietoista valintaa hankekohtaisten prioriteettien perusteella:

Modulaarinen joustavuus ja uudelleenkonfiguroitavuus

Yksi puhtaan huoneen sandwich-paneelijärjestelmän käytännöllisesti arvokkaimmista ja kaupallisesti merkittävimmistä ominaisuuksista on sen luontainen modulaarisuus. Toisin kuin perinteiset märkärakentamisen puhdastilakaapit, jotka on rakennettu rapatusta lohkosta tai valetusta betonista – jotka ovat käytännössä pysyviä rakennetun jälkeen – sandwich-paneelin puhdastila voidaan purkaa, laajentaa, pienentää tai siirtää muualle murto-osalla ajasta, kustannuksista ja häiriöistä, jotka tarvitaan perinteisen rakenteen muuttamiseen.

Paneeleita valmistetaan vakioleveyksinä – tyypillisesti 600 mm, 1 000 mm tai 1 200 mm – ja mittatilaustyöt leikataan laitoksen lattiasta kattoon ulottuvan korkeuden mukaan. Lukitusliitosjärjestelmä mahdollistaa paneelien liittämisen ja irrottamisen vahingoittamatta itse paneeleja, mikä tarkoittaa, että laadukkaista sandwich-paneeleista rakennettu puhdastila säilyttää merkittävän jäännösarvon uudelleenkonfiguroitavana omaisuutena. Lääkevalmistajille, joiden on mukautettava tilojensa sijoittelua muuttuviin tuoteportfolioihin, tai elektroniikkavalmistajille, joiden on laajennettava puhdastilojen kapasiteettia uusien tuotelinjojen myötä, tämä uudelleenkonfiguroitavuus merkitsee suoraan pienempiä pääomakustannuksia ja nopeampaa tuotantoaikaa perinteisiin rakennusmenetelmiin verrattuna.

Asennusnopeus on toinen modulaarisen paneelijärjestelmän keskeinen etu. Erikoisurakoitsijatiimi voi yleensä asentaa täydellisen puhdastilakotelon – seinät, katto, ovet, ikkunat ja huoltoaukot – murto-osassa ajasta, joka tarvitaan vastaavan tilan rakentamiseen perinteisillä rakennusmenetelmillä. Paneelit saapuvat työmaalle tarkkojen mittojen mukaan esivalmistettuina, ja ne vaativat vain kokoonpanoa ja tiivistystä perinteisen rakentamisen vaatiman monitoimialan peräkkäisen rakennusprosessin sijaan. Tämä tiivistetty asennuksen aikajana lyhentää laitoksen käyttöönoton läpimenoaikoja ja mahdollistaa tuotantotoiminnan alkamisen tuottamaan tuloja nopeammin.

Toimialat, jotka luottavat puhtaan huoneen sandwich-paneeleihin

Puhdastilojen sandwich-paneelien tarjoama ainutlaatuinen ominaisuuksien yhdistelmä tekee niistä määritellyn rakennusjärjestelmän useilla eri aloilla, joilla saastumisen hallinta on sääntelyvaatimus tai tuotteen laadun ehdoton edellytys.

• Lääkkeiden valmistus: GMP-säännellyt lääkkeiden tuotantolaitokset edellyttävät ISO 5 - ISO 8 (GMP Grade A - D) puhtaita tiloja valmistuksen eri vaiheita varten. Mineraalivillaytimillä ja ruostumattomasta teräksestä tai PVDF-pinnoitetusta teräksestä päällystetyt puhdastilojen sandwich-paneelit ovat vakiovarusteita, jotka täyttävät sekä GMP-ohjeiden hygieeniset pintavaatimukset että lääkelaitosmääräysten paloturvallisuusvaatimukset.
• Puolijohteiden ja elektroniikan valmistus: Puolijohteiden tuotantolaitokset vaativat tiukimmat puhdastilaluokitukset - ISO 1 - ISO 5 -, joissa jopa alle mikronin hiukkaset voivat tuhota kokonaisia ​​kiekkoeriä miljoonien dollarien arvosta. Näiden laitosten paneelijärjestelmien on oltava yhteensopivia erittäin tehokkaiden HEPA- ja ULPA-suodatusjärjestelmien ja tarkkojen laminaaristen ilmavirtauskuvioiden kanssa, jotka suojaavat kiekkojen pintoja käsittelyn aikana.
• Lääketieteellisten laitteiden valmistus: Implantoitavien lääkinnällisten laitteiden, steriilien diagnostisten laitteiden ja kirurgisten instrumenttien tuotanto ISO 13485:n ja FDA 21 CFR Part 820:n mukaisesti edellyttää puhdastilaympäristöjä, joissa sekä hiukkas- että mikrobikontaminaatiota valvotaan tarkasti. Paneelipintojen on kestettävä laitoksen hyväksynnän aikana sovelletut validoidut puhdistus- ja sterilointiprotokollat.
• Biotekniikka ja geeniterapia: Biologisten aineiden, soluterapioiden ja geeniterapioiden tuotantoon kuuluu työskentely elävien biologisten järjestelmien kanssa, jotka ovat erittäin herkkiä kontaminaatiolle. Näihin sovelluksiin tarkoitettujen puhdastilojen sandwich-paneelikoteloiden on saavutettava ja ylläpidettävä korkeimman tason ympäristönhallintaa samalla kun ne tarjoavat biologisten tekijöiden kanssa työskentelyssä vaadittavat bioturvallisuuseristysominaisuudet.
• Ruoan ja juoman valmistus: Hyvin hoidetut ja riskialttiit elintarvikkeiden tuotantoalueet – kuten syötäväksi valmistetun lihan käsittely, äidinmaidonkorvikkeiden valmistus ja aseptinen juomien täyttö – käyttävät puhdastilojen sandwich-paneeleja valvottujen hygieniaalueiden luomiseen, jotka estävät ristikontaminaation käsittelyalueiden välillä ja suojaavat tuotteita ympäristön mikrobiologisilta vaaroilta.

Tärkeimmät tarkastettavat tiedot valittaessa puhdastila-sandwich-paneeleita

Koska puhdastilojen sandwich-paneeleilla on kriittinen rooli laitoksen saastumisen torjuntastrategiassa, erittely- ja hankintapäätökset on tehtävä tiukasti teknisesti. Seuraavat parametrit tulee tarkistaa projektin vaatimusten mukaisesti ennen sitoutumista paneelitoimittajaan:

• Pintapinnoitteen sertifiointi: Varmista, että huoneeseen päin oleva pinnoite on testattu riippumattomasti ja sertifioitu kestämään tiettyjä puhdistus- ja desinfiointiaineita, joita käytetään laitoksen validoidussa puhdistusmenettelyssä. Pyydä kemikaalinkestävyystestiraportteja, ei vain toimittajien väitteitä.
• Paloluokitus: Varmista, että paneelijärjestelmä – mukaan lukien sekä päällystys että sydän – täyttää vaaditun paloluokituksen soveltuvan rakennusmääräysstandardin (EN 13501-1 Euroopassa, UL-sertifiointi Pohjois-Amerikassa) mukaan laitoksen käyttötyypin ja lainkäyttöalueen mukaan.
• Lämmönläpäisy (U-arvo): Varmista, että paneelin paksuus ja ydinspesifikaatiot saavuttavat vaaditun U-arvon laitoksen lämpötehotavoitteille, erityisesti puhdastiloissa, joissa lämpötila pysyy huomattavasti ympäristön ylä- tai alapuolella tuotantoprosessien tukemiseksi.
• Paneelin jänneväli ja kantavuus: Kattopaneeleissa, jotka ulottuvat rakennetukien väliin, tarkista paneelin taipuma ja kantokyky itse paneelin, kattoon asennettujen laitteiden ja yllä olevan LVI-liitäntälaatikon jaetun kuorman yhteispainon alaisena.
• Liitosjärjestelmän ilmatiiviystiedot: Pyydä testitietoja – ei vain suunnitteluvaatimuksia –, jotka osoittavat paneeliliitosjärjestelmän ilmatiiviyden niiden paine-erojen alla, joilla laitos toimii, varmistaakseen, että vaippa saavuttaa vaaditun vuotoluokituksen asennuksen jälkeen.

Puhdastilojen sandwich-paneeli on ainutlaatuinen, koska se yhdistää rakenteelliset, lämpö-, hygienia-, turvallisuus- ja kontaminaatiohallintatoiminnot yhdeksi, valmiiksi suunnitelluksi rakennuselementiksi, jota tavalliset rakennusjärjestelmät eivät pohjimmiltaan pysty toistamaan. Kaikissa tiloissa, joissa valvotun ympäristön eheys määrää suoraan tuoteturvallisuuden, säädöstenmukaisuuden ja kaupallisen kannattavuuden, puhdastila-sandwich-paneeli ei ole vain suositeltava vaihtoehto – se on suunniteltu ratkaisu, joka mahdollistaa valvotun ympäristön.
